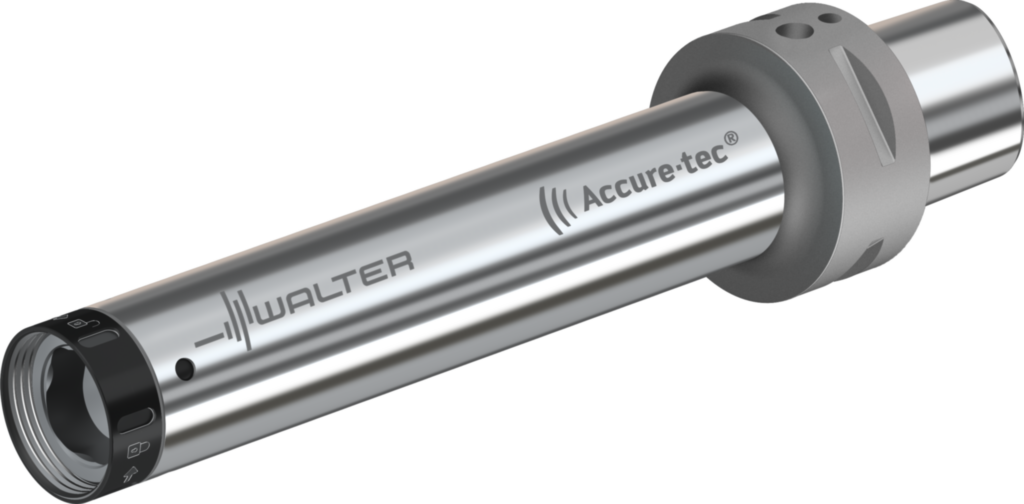

Walter Capto TM Adaptor – Vibraţii amortizate A3000-C5-Q25-230 7940072
Walter Capto TM Adaptor – Vibraţii amortizate A3000-C • Accure·tec ® • metric • Coromant Capto - bolt • Neutru • C5 • 50mm
| Producător | Walter |
|---|
| Cod producător | A3000-C5-Q25-230 |
|---|
| Cod articol | 7940072 |
|---|
| EAN | 0632464963 |
|---|
| Tip | Walter Capto TM Adaptor – Vibraţii amortizate |
|---|
| Greutate netă | 3,855 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Schimbarea rapidă şi precisă a sculei (±0,002 mm)
- Amortizare a vibraţiilor reglată preliminar din fabrică, direct utilizabilă
- Gamă largă de aplicaţii, pentru a prelucra sigur şi rapid componentele scumpe
- Operaţii de strunjire interioară fără vibraţii – cu cea mai înaltă calitate a suprafeţelor
- Amortizare maximă datorită elementului de amortizare cu montare elastică axială şi radială
Date tehnice
| Coolant pressure (CP) | 80 bar |
|---|
| Diametrul de îmbinare (d1) | C5 |
|---|
| Codul dimensiunii de îmbinare (d11) | Q25 |
|---|
| Diametrul corpului (d12) | 25 mm |
|---|
| Adâncimea diametrului de prindere (l17) | 210 mm |
|---|
| Lungime utilă (l16) | 207 mm |
|---|
| Codificare sculă (Codificare) | A3000-C5-Q25-230 |
|---|
| Greutatea (Greutate) | 3,85 kg |
|---|
| Lungime diametru exterior 1 (B1) | 210 mm |
|---|
| Lungime diametru corp 2 (B2) | 207 mm |
|---|
| Lungime în consolă (B3) | 210 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 264,5 mm |
|---|
| Lungime funcţională (B71) | 210 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime funcţională (B73) | 0 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 3 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 50 mm |
|---|
| Lungime coadă (C4) | 30 mm |
|---|
| Coadă, pe partea piesei (C51) | SGL |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 250 |
|---|
| Masă (greutate) (D7) | 3,855 kg |
|---|
| Sensul de aşchiere (E1) | N |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | A3000-C5-Q25-230 |
|---|
| Codificare produs (J22) | 7331 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SGL01A0250**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | CCS03C0500$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
