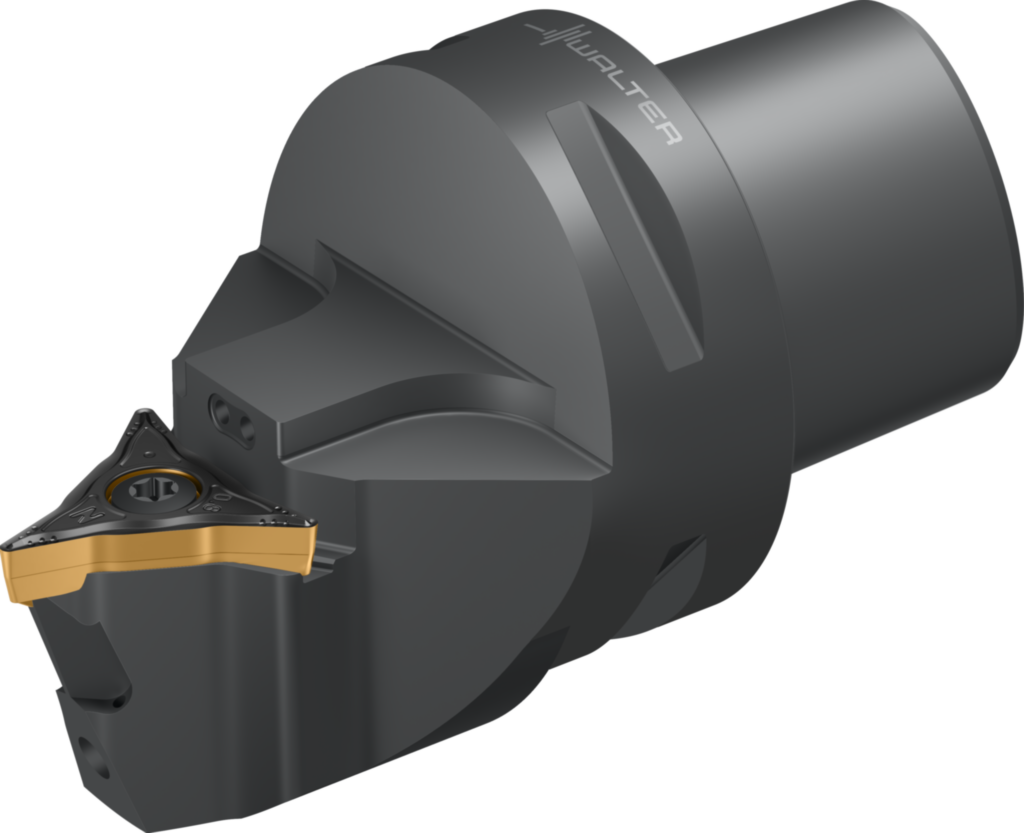

Suporţi pentru strunjire – sistem de strunjire de copiere W1010-C4N-WL25-P 8320856

Suporţi pentru strunjire – sistem de strunjire de copiere W1010-C4N-WL25-P

Suporţi pentru strunjire – sistem de strunjire de copiere W1010-C...-P • Walter Turn • metric • Walter Capto TM ISO 26623 • κ=72,5° • Neutru • C4 • plăcuţă cu profil special • WL .. 2504 .. • Răcire de precizie

ProducătorWalter
Cod producătorW1010-C4N-WL25-P
Cod articol8320856
EAN4063464861835
TipSuporţi pentru strunjire – sistem de strunjire de copiere
Greutate netă0,290 kg
DisponibilitateUnelte standard pe stoc

Avantaje

Date tehnice

Coolant pressure (CP)150 bar
Codul dimensiunii de îmbinare (d1)C4
Unghi de degajare ortogonal (γ)0°
Sensul de aşchiere (HAND)N
Unghiul de atac (KAPR)72,5°
Unghi de înclinare (λs)0°
Lungimea funcţională (l4)50 mm
Codificare sculă (Codificare)W1010-C4N-WL25-P
Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii)25
Plăcuţe amovibile posibile (Tip)WL25..
Lăţimea funcţională (f)0 mm
Greutatea (Greutate)0,29 kg
Lungimea muchiei aşchietoare (A1)25 mm
Lăţime funcţională (A2)0 mm
Lungime funcţională (A3)50 mm
Înălţime de funcţionare (A4)0 mm
Lungime în consolă (B3)74 mm
Cantitate rezerve de reascuţire (B5)74 mm
Coadă, pe partea maşinii (C11)CCS
Formă adaptor, pe partea maşinii (C12)1
Variantă de adaptor, pe partea maşinii (C14)9
Tip de preluare, pe partea maşinii (C15)5
Mărime adaptor, pe partea maşinii (C2)400
Masă (greutate) (D7)0,29 kg
Tipul de unghi de atac (E2)B
Unghi de colţ plăcuţă amovibilă (E3)35°
Formă suport (F2)G
Tip de fixare plăcuţă amovibilă (F5)S
Intrare agent de lubrifiere/răcire (H21)1
Ieşire agent de lubrifiere/răcire (H22)7
Standard (J1)ISO26623-1
Număr articol (J21)W1010-C4N-WL25-P
Codificare produs (J22)8101
Siglă companie (J3)W
Codare loc de separare plăcuţă amovibilă (J41)WR$$WL2504**3******
Codificare plăcuţă amovibilă (J42)WL25-VC0708N-MM4
Codare loc de separare pe partea maşinii (J6)CCS01C0400$$$$
Dispozitiv de stocare (J7)0
Procedee de prelucrare (J8)DFA
Număr standard caracteristică (NSM)DIN4000-90
