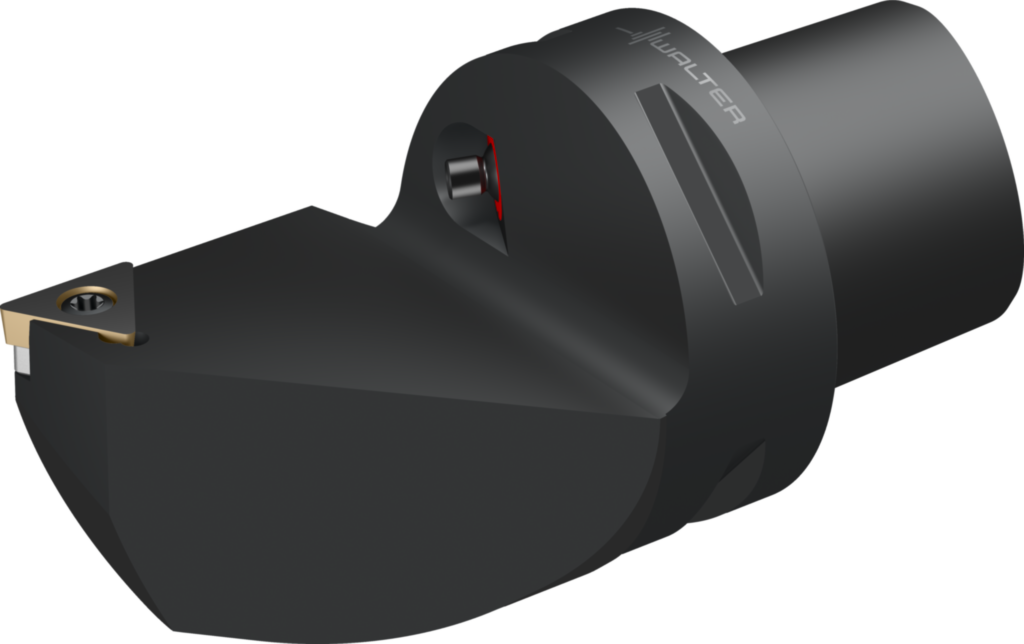

Suporţi pentru strunjire – fixare cu şuruburi C5-STGCL-35060-16 5336084
Suporţi pentru strunjire – fixare cu şuruburi C...-STGC • Walter Turn • metric • Walter Capto TM ISO 26623 • κ=91° • Stânga • C5 • plăcuţă triunghiulară • TC .. 16T3 ..
| Producător | Walter |
|---|
| Cod producător | C5-STGCL-35060-16 |
|---|
| Cod articol | 5336084 |
|---|
| EAN | 0590410967 |
|---|
| Tip | Suporţi pentru strunjire – fixare cu şuruburi |
|---|
| Greutate netă | 0,725 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fixare cu şuruburi Torx Plus pentru obţinerea unor cupluri de strângere mai mari
- Schimbarea cu aceeaşi cheie a plăcuţei amovibile şi a plăcuţei de aşezare
- Este necesar un număr redus de elemente de asamblare
Date tehnice
| Coolant pressure (CP) | 80 bar |
|---|
| Codul dimensiunii de îmbinare (d1) | C5 |
|---|
| Diametrul minim (Dmin) | 140 mm |
|---|
| Unghi de degajare ortogonal (γ) | 0° |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Unghiul de atac (KAPR) | 91° |
|---|
| Unghi de înclinare (λs) | 0° |
|---|
| Lungimea funcţională (l4) | 60 mm |
|---|
| Codificare sculă (Codificare) | C5-STGCL-35060-16 |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 16 |
|---|
| Plăcuţe amovibile posibile (Tip) | TC .. 16T3 .. |
|---|
| Lăţimea funcţională (f) | 35 mm |
|---|
| Greutatea (Greutate) | 0,725 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 16,5 mm |
|---|
| Lăţime funcţională (A2) | 35 mm |
|---|
| Lungime funcţională (A3) | 60 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Lungime în consolă (B3) | 90 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 90 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Masă (greutate) (D7) | 0,725 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 60° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 6 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | C5-STGCL-35060-16 |
|---|
| Codificare produs (J22) | 169 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$TC16T3003****** |
|---|
| Codificare plăcuţă amovibilă (J42) | TCMT 16 T3 08 |
|---|
| Codare loc de separare pe partea maşinii (J6) | CCS01C0500$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DDA |
|---|
