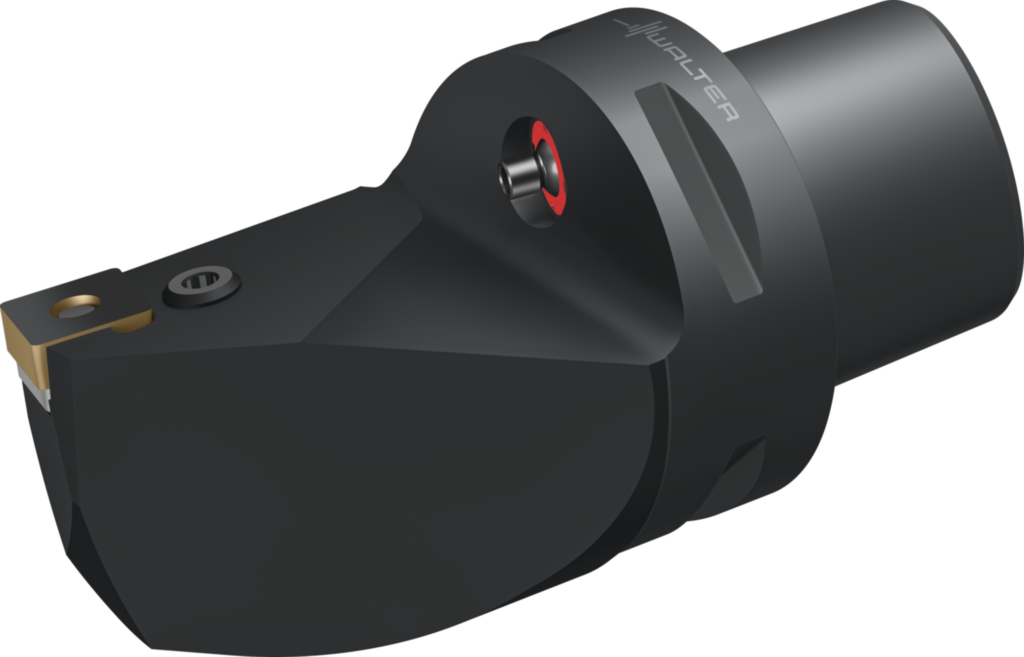

Suporţi pentru strunjire – fixare cu pârghie C8-PSKNL-55080-19 5673093
Suporţi pentru strunjire – fixare cu pârghie C...-PSKN • Walter Turn • metric • Walter Capto TM ISO 26623 • Stânga • C8 • plăcuţă pătrată • SN .. 1906 ..
| Producător | Walter |
|---|
| Cod producător | C8-PSKNL-55080-19 |
|---|
| Cod articol | 5673093 |
|---|
| EAN | 0585267967 |
|---|
| Tip | Suporţi pentru strunjire – fixare cu pârghie |
|---|
| Greutate netă | 2,663 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Avantaje
- Evacuare liberă a aşchiilor din gaura de răcire şi, astfel, o alternativă la strângerea rigidă
- Şurubul de strângere poate fi acţionat de sus şi de jos la utilizarea deasupra capului
Date tehnice
| Coolant pressure (CP) | 80 bar |
|---|
| Codul dimensiunii de îmbinare (d1) | C8 |
|---|
| Diametrul minim (Dmin) | 100 mm |
|---|
| Unghi de degajare ortogonal (γ) | -6° |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Unghiul de atac (KAPR) | 75° |
|---|
| Unghi de înclinare (λs) | -6° |
|---|
| Lungimea funcţională (l4) | 80 mm |
|---|
| Codificare sculă (Codificare) | C8-PSKNL-55080-19 |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 19 |
|---|
| Plăcuţe amovibile posibile (Tip) | SN .. 1906 .. |
|---|
| Lăţimea funcţională (f) | 55 mm |
|---|
| Greutatea (Greutate) | 2,663 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 19 mm |
|---|
| Lăţime funcţională (A2) | 55 mm |
|---|
| Lungime funcţională (A3) | 80 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Cota a la lungimea funcţională (A52) | 4,6 mm |
|---|
| Lungime în consolă (B3) | 132,6 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 132,6 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 800 |
|---|
| Masă (greutate) (D7) | 2,663 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 90° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | P |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 6 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | C8-PSKNL-55080-19 |
|---|
| Codificare produs (J22) | 132 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$SN1906003****** |
|---|
| Codificare plăcuţă amovibilă (J42) | SNMG 19 06 12 |
|---|
| Codare loc de separare pe partea maşinii (J6) | CCS01C0800$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
