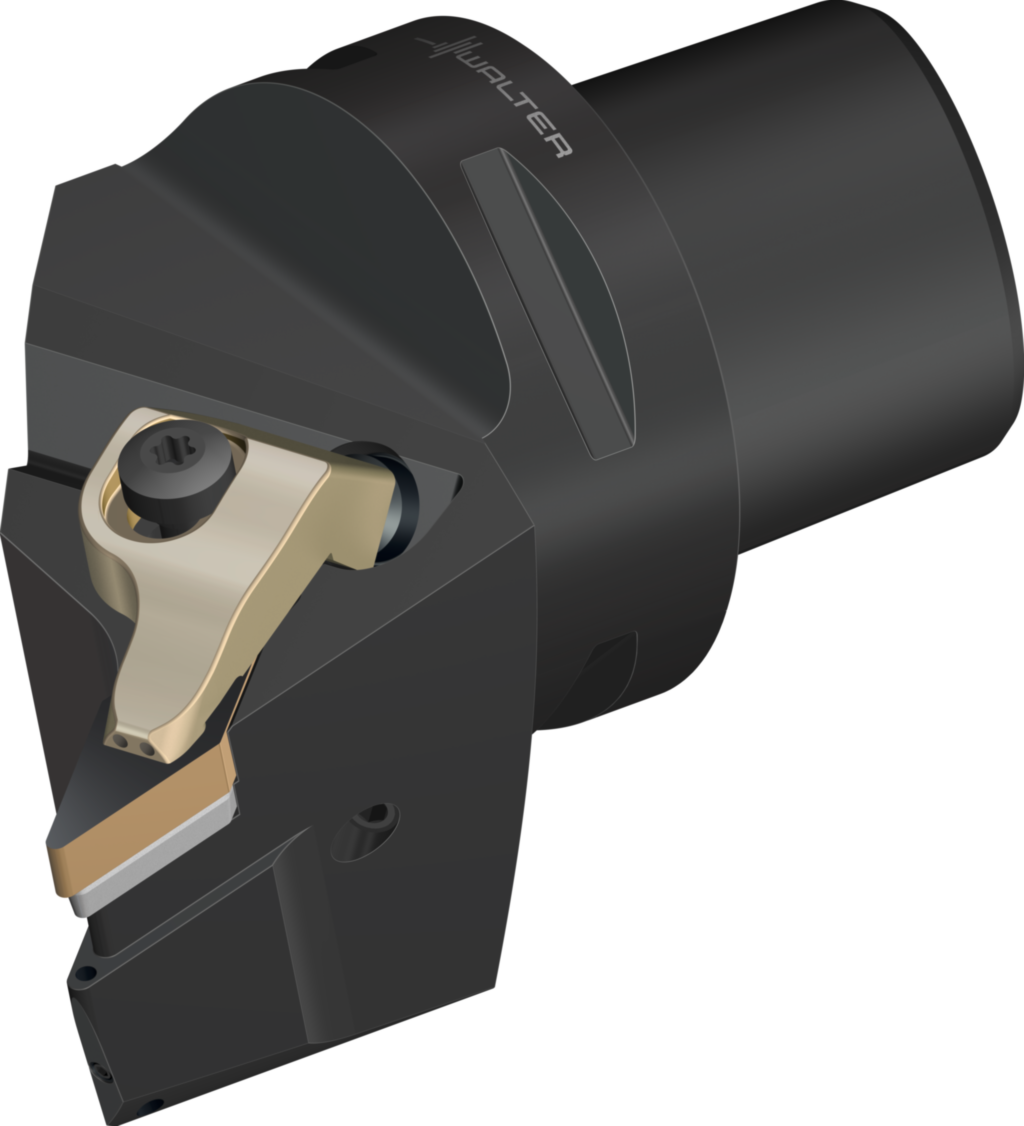

Suport pentru strunjire - fixare rigidă C4-DVJNR-27062-16-P 7512208
Suport pentru strunjire - fixare rigidă C...-DVJN...-P • Walter Turn • metric • Walter Capto TM ISO 26623 • κ=93° • Dreapta • C4 • plăcuţă rombică • VN .. 1604 .. • Răcire de precizie
| Producător | Walter |
|---|
| Cod producător | C4-DVJNR-27062-16-P |
|---|
| Cod articol | 7512208 |
|---|
| EAN | 0928243967 |
|---|
| Tip | Suport pentru strunjire - fixare rigidă |
|---|
| Greutate netă | 0,500 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Creşterea durabilităţii cu 30–150% datorită răcirii optime
- Viteze de aşchiere şi durabilităţi mai mari datorită răcirii flancurilor
- Aşchii scurte datorită răcirii de precizie
Date tehnice
| Coolant pressure (CP) | 150 bar |
|---|
| Codul dimensiunii de îmbinare (d1) | C4 |
|---|
| Diametrul minim (Dmin) | 500 mm |
|---|
| Unghi de degajare ortogonal (γ) | -4° |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Unghiul de atac (KAPR) | 93° |
|---|
| Unghi de înclinare (λs) | -13° |
|---|
| Lungimea funcţională (l4) | 62 mm |
|---|
| Codificare sculă (Codificare) | C4-DVJNR-27062-16-P |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 16 |
|---|
| Plăcuţe amovibile posibile (Tip) | VN .. 1604 .. |
|---|
| Lăţimea funcţională (f) | 27 mm |
|---|
| Greutatea (Greutate) | 0,5 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 16,5 mm |
|---|
| Lăţime funcţională (A2) | 27 mm |
|---|
| Lungime funcţională (A3) | 62 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Lungime în consolă (B3) | 86 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 86 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Masă (greutate) (D7) | 0,5 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 35° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | D |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 3 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | C4-DVJNR-27062-16-P |
|---|
| Codificare produs (J22) | 6941 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$VN1604002****** |
|---|
| Codificare plăcuţă amovibilă (J42) | VNMG 16 04 08 |
|---|
| Codare loc de separare pe partea maşinii (J6) | CCS01C0400$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DFA |
|---|
