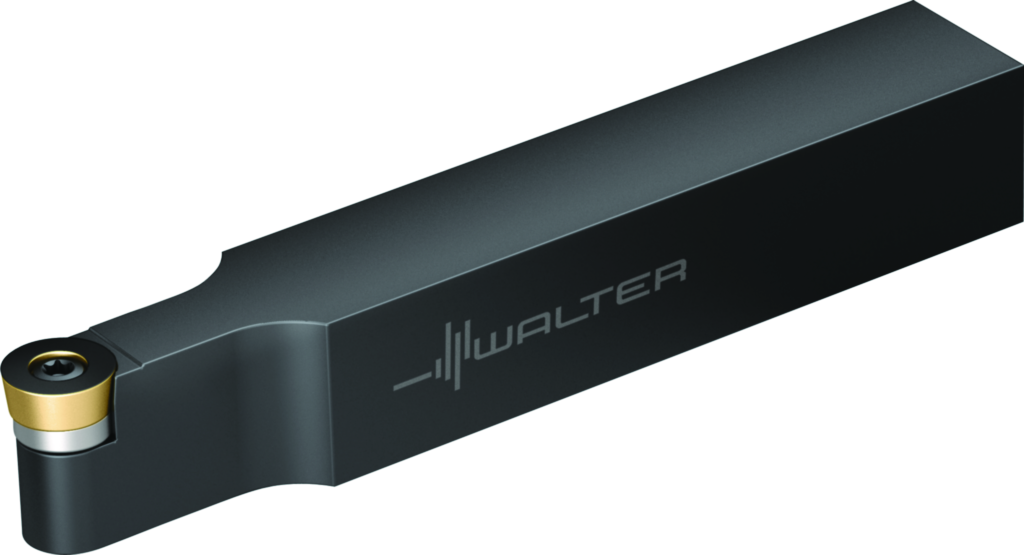

Suport coadă – fixare cu şuruburi SRDCN123B 6347301
Suport coadă – fixare cu şuruburi SRDC • Walter Turn • inch • Coadă cu secţiune pătrată • Neutru • 19x19mm • plăcuţă rotundă • RC .. 09T3 ..
| Producător | Walter |
|---|
| Cod producător | SRDCN123B |
|---|
| Cod articol | 6347301 |
|---|
| EAN | 0690442913 |
|---|
| Tip | Suport coadă – fixare cu şuruburi |
|---|
| Greutate netă | 0,277 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fixare cu şuruburi Torx Plus pentru obţinerea unor cupluri de strângere mai mari
- Schimbarea cu aceeaşi cheie a plăcuţei amovibile şi a plăcuţei de aşezare
- Este necesar un număr redus de elemente de asamblare
Date tehnice
| Lăţimea cozii (b) | 0,75 inch |
|---|
| Unghi de degajare ortogonal (γ) | 0° |
|---|
| Înălţimea cozii (h = h1) | 0,75 inch |
|---|
| Sensul de aşchiere (HAND) | N |
|---|
| Unghi de înclinare (λs) | 0° |
|---|
| Lungimea totală (l1) | 4,5 inch |
|---|
| Lungimea funcţională (l16) | 0,75 inch |
|---|
| Lungime în consolă (l4) | 0,935 inch |
|---|
| Codificare sculă (Codificare) | SRDCN123B |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 9 |
|---|
| Plăcuţe amovibile posibile (Tip) | RC .. 09T3 .. |
|---|
| Lăţimea funcţională (f) | 0,375 inch |
|---|
| Greutatea (Greutate) | 0,611 lbs |
|---|
| Lăţime funcţională (A2) | 9,525 mm |
|---|
| Lungime funcţională (A3) | 114,3 mm |
|---|
| Înălţime de funcţionare (A4) | 19,05 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 114,3 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1212 |
|---|
| Masă (greutate) (D7) | 0,277 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | SRDCN123B |
|---|
| Codificare produs (J22) | 594 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$RC09T3003****00 |
|---|
| Codificare plăcuţă amovibilă (J42) | RCMT 3(2.5) |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01B1212$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DFA |
|---|
| Lungime gât (NECK_LENGTH) | 19,05 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
