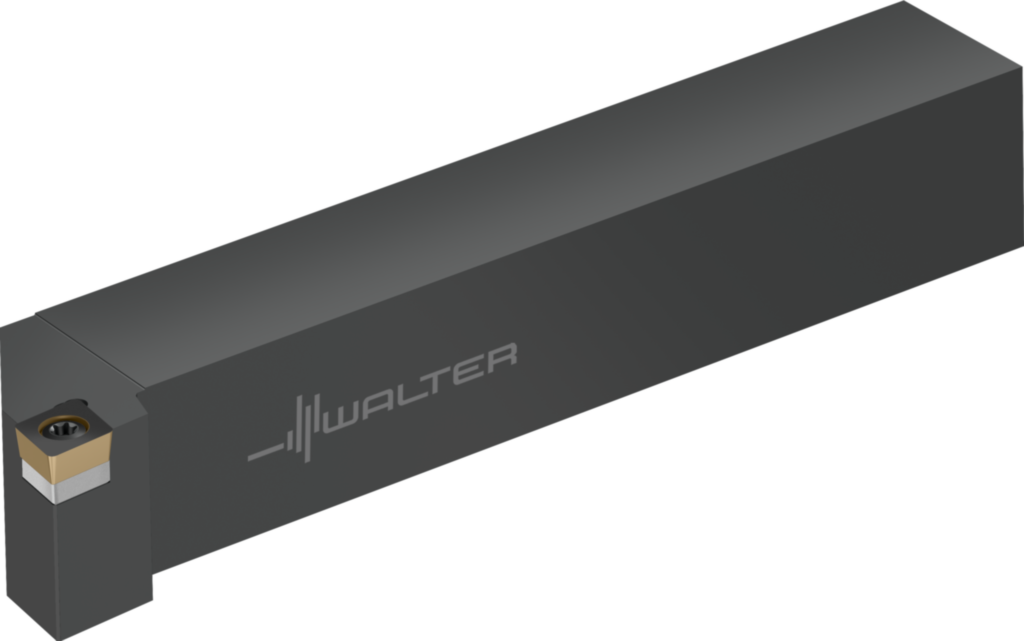

Suport coadă – fixare cu şuruburi SCLCR083 5327652
Suport coadă – fixare cu şuruburi SCLC • Walter Turn • inch • Coadă cu secţiune pătrată • κ=95° • Dreapta • 13x13mm • plăcuţă rombică • CC .. 09T3 ..
| Producător | Walter |
|---|
| Cod producător | SCLCR083 |
|---|
| Cod articol | 5327652 |
|---|
| EAN | 0584186913 |
|---|
| Tip | Suport coadă – fixare cu şuruburi |
|---|
| Greutate netă | 0,137 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fixare cu şuruburi Torx Plus pentru obţinerea unor cupluri de strângere mai mari
- Schimbarea cu aceeaşi cheie a plăcuţei amovibile şi a plăcuţei de aşezare
- Este necesar un număr redus de elemente de asamblare
Date tehnice
| Lăţimea cozii (b) | 0,5 inch |
|---|
| Unghi de degajare ortogonal (γ) | 0° |
|---|
| Înălţimea cozii (h = h1) | 0,5 inch |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Unghiul de atac (KAPR) | 95° |
|---|
| Unghi de înclinare (λs) | 0° |
|---|
| Lungimea totală (l1) | 3,5 inch |
|---|
| Lungime în consolă (l4) | 0,63 inch |
|---|
| Codificare sculă (Codificare) | SCLCR083 |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 9 |
|---|
| Plăcuţe amovibile posibile (Tip) | CC .. 09T3 .. |
|---|
| Lăţimea funcţională (f) | 0,625 inch |
|---|
| Greutatea (Greutate) | 0,302 lbs |
|---|
| Lungimea muchiei aşchietoare (A1) | 9,6 mm |
|---|
| Lăţime funcţională (A2) | 15,875 mm |
|---|
| Lungime funcţională (A3) | 88,9 mm |
|---|
| Înălţime de funcţionare (A4) | 12,7 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 88,9 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 808 |
|---|
| Masă (greutate) (D7) | 0,137 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 80° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | SCLCR083 |
|---|
| Codificare produs (J22) | 590 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$CC09T3003****** |
|---|
| Codificare plăcuţă amovibilă (J42) | CCMT 3(2.5)2 |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01B0808$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DFA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
