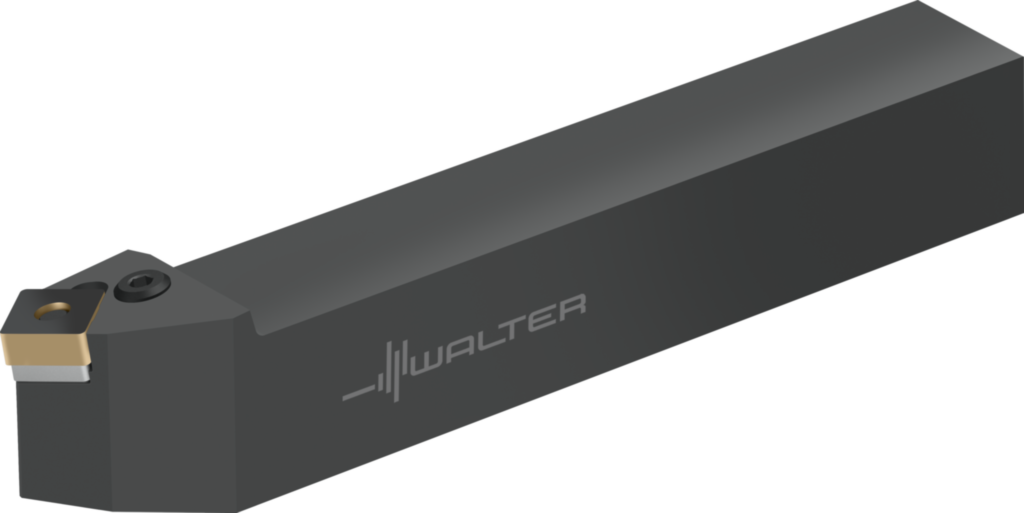

Suport coadă – fixare cu pârghie PCSNL2525M12 5634326
Suport coadă – fixare cu pârghie PCSN • Walter Turn • metric • Coadă cu secţiune pătrată • κ=45° • Stânga • 25x25mm • plăcuţă rombică • CN .. 1204 ..
| Producător | Walter |
|---|
| Cod producător | PCSNL2525M12 |
|---|
| Cod articol | 5634326 |
|---|
| EAN | 0586963912 |
|---|
| Tip | Suport coadă – fixare cu pârghie |
|---|
| Greutate netă | 0,779 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Evacuare liberă a aşchiilor din gaura de răcire şi, astfel, o alternativă la strângerea rigidă
- Şurubul de strângere poate fi acţionat de sus şi de jos la utilizarea deasupra capului
Date tehnice
| Lăţimea cozii (b) | 25 mm |
|---|
| Unghi de degajare ortogonal (γ) | -8° |
|---|
| Înălţimea cozii (h = h1) | 25 mm |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Unghiul de atac (KAPR) | 45° |
|---|
| Unghi de înclinare (λs) | -8° |
|---|
| Lungimea funcţională (l1) | 150 mm |
|---|
| Lungimea totală (l20) | 160 mm |
|---|
| Lungime în consolă (l4) | 19,7 mm |
|---|
| Codificare sculă (Codificare) | PCSNL2525M12 |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 12 |
|---|
| Plăcuţe amovibile posibile (Tip) | CN .. 1204 .. |
|---|
| Lăţimea funcţională (f1) | 23,9 mm |
|---|
| Lungimea muchiei aşchietoare (A1) | 12,9 mm |
|---|
| Lăţime funcţională (A2) | 32 mm |
|---|
| Lungime funcţională (A3) | 160 mm |
|---|
| Înălţime de funcţionare (A4) | 25 mm |
|---|
| Cota a la lungimea funcţională (A52) | 8,3 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 160 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 2525 |
|---|
| Masă (greutate) (D7) | 0,779 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 80° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | P |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | PCSNL2525M12 |
|---|
| Codificare produs (J22) | 576 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$CN1204003****** |
|---|
| Codificare plăcuţă amovibilă (J42) | CNMG 12 04 08 |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01A2525$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DDA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
