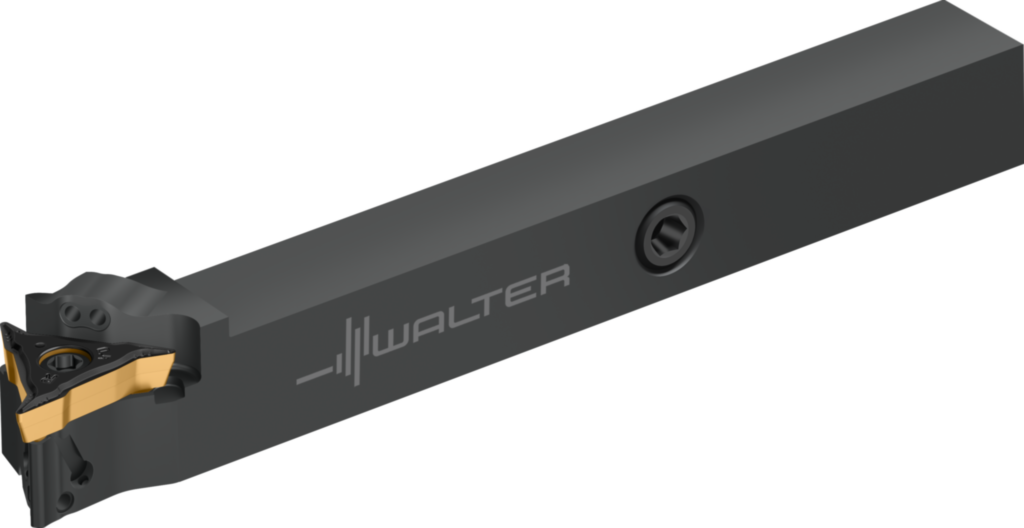

Sculă cu coadă – sistem de strunjire de copiere W1011.10R-WL17-S-P 8695465

Sculă cu coadă – sistem de strunjire de copiere W1011...-S-P • Walter Turn • inch • Coadă cu secţiune pătrată • κ=107,5° • Dreapta • 16x16mm • plăcuţă cu profil special • WL .. 1703 .. • Răcire de precizie

Producător	Walter
Cod producător	W1011.10R-WL17-S-P
Cod articol	8695465
EAN	4063466711107
Tip	Sculă cu coadă – sistem de strunjire de copiere
Greutate netă	0,180 kg
Disponibilitate	Unelte standard pe stoc

Avantaje

Constanţă dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
Rentabil: costuri mai reduse cu sculele datorită celor 3 muchii aşchietoare
Durabilitate ridicată datorită posibilităţii de strunjire spre înainte şi înapoi
Flexibilitate mare: 4 tipuri de plăcuţe amovibile se potrivesc în aceeaşi sculă
Precizie la schimbare cu 50% mai mare comparativ cu plăcuţele amovibile ISO

Date tehnice

Lăţimea cozii (b)	0,625 inch
Mărime filet pentru intrarea lichidului de răcire (Th)	G1/8"
Coolant pressure (CP)	150 bar
Unghi de degajare ortogonal (γ)	0°
Înălţimea cozii (h = h1)	0,625 inch
Sensul de aşchiere (HAND)	R
Unghiul de atac (KAPR)	107,5°
Unghi de înclinare (λs)	0°
Lungimea totală (l1)	4,724 inch
Lungimea funcţională (l4)	0,866 inch
Codificare sculă (Codificare)	W1011.10R-WL17-S-P
Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii)	17
Plăcuţe amovibile posibile (Tip)	WL17..
Lăţimea funcţională (f)	0,625 inch
Lungimea muchiei aşchietoare (A1)	17 mm
Lăţime funcţională (A2)	15,875 mm
Lungime funcţională (A3)	120 mm
Înălţime de funcţionare (A4)	15,875 mm
Lungime în consolă (B3)	120 mm
Cantitate rezerve de reascuţire (B5)	120 mm
Coadă, pe partea maşinii (C11)	VKT
Formă adaptor, pe partea maşinii (C12)	1
Variantă de adaptor, pe partea maşinii (C14)	3
Tip de preluare, pe partea maşinii (C15)	5
Mărime adaptor, pe partea maşinii (C2)	1010
Masă (greutate) (D7)	0,18 kg
Tipul de unghi de atac (E2)	B
Unghi de colţ plăcuţă amovibilă (E3)	35°
Formă suport (F2)	G
Tip de fixare plăcuţă amovibilă (F5)	S
Intrare agent de lubrifiere/răcire (H21)	1
Ieşire agent de lubrifiere/răcire (H22)	7
Număr articol (J21)	W1011.10R-WL17-S-P
Codificare produs (J22)	8152
Siglă companie (J3)	W
Codare loc de separare plăcuţă amovibilă (J41)	WR$$WL17033****
Codificare plăcuţă amovibilă (J42)	WL17-VC0504N
Codare loc de separare pe partea maşinii (J6)	VKT01B1010$$$$
Procedee de prelucrare (J8)	DDA
Număr standard caracteristică (NSM)	DIN4000-90
