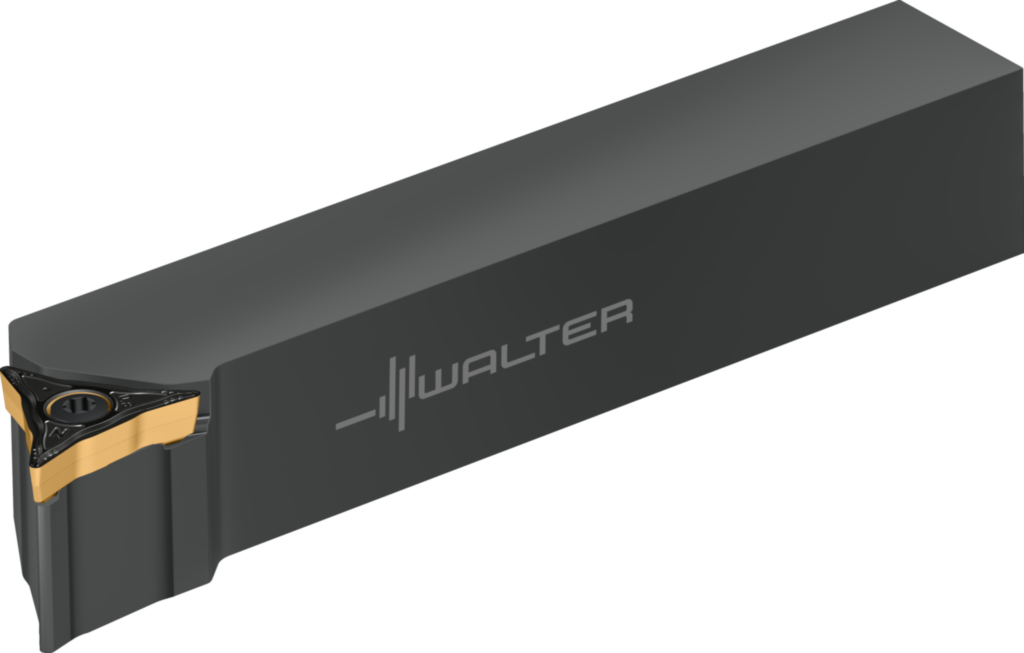

Sculă cu coadă – sistem de strunjire de copiere W1011-2020R-WL25 8026808

Sculă cu coadă – sistem de strunjire de copiere W1011-2020R-WL25

Sculă cu coadă – sistem de strunjire de copiere W1011 • Walter Turn • metric • Coadă cu secţiune pătrată • κ=107,5° • Dreapta • 20x20mm • plăcuţă cu profil special • WL .. 2504 ..

ProducătorWalter
Cod producătorW1011-2020R-WL25
Cod articol8026808
EAN0658046913
TipSculă cu coadă – sistem de strunjire de copiere
Greutate netă0,365 kg
DisponibilitateUnelte standard pe stoc

Avantaje

Date tehnice

Lăţimea cozii (b)20 mm
Unghi de degajare ortogonal (γ)0°
Înălţimea cozii (h = h1)20 mm
Sensul de aşchiere (HAND)R
Unghiul de atac (KAPR)107,5°
Unghi de înclinare (λs)0°
Lungimea totală (l1)125 mm
Lungimea funcţională (l4)33,5 mm
Codificare sculă (Codificare)W1011-2020R-WL25
Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii)25
Plăcuţe amovibile posibile (Tip)WL25..
Lăţimea funcţională (f)25 mm
Greutatea (Greutate)0,365 kg
Lungimea muchiei aşchietoare (A1)25 mm
Lăţime funcţională (A2)25 mm
Lungime funcţională (A3)125 mm
Înălţime de funcţionare (A4)20 mm
Lungime în consolă (B3)125 mm
Cantitate rezerve de reascuţire (B5)125 mm
Coadă, pe partea maşinii (C11)VKT
Formă adaptor, pe partea maşinii (C12)1
Variantă de adaptor, pe partea maşinii (C14)0
Tip de preluare, pe partea maşinii (C15)5
Mărime adaptor, pe partea maşinii (C2)2020
Masă (greutate) (D7)0,365 kg
Tipul de unghi de atac (E2)B
Unghi de colţ plăcuţă amovibilă (E3)35°
Formă suport (F2)G
Tip de fixare plăcuţă amovibilă (F5)S
Intrare agent de lubrifiere/răcire (H21)0
Ieşire agent de lubrifiere/răcire (H22)0
Număr articol (J21)W1011-2020R-WL25
Codificare produs (J22)7725
Siglă companie (J3)W
Codare loc de separare plăcuţă amovibilă (J41)WR$$WL2504**3******
Codificare plăcuţă amovibilă (J42)WL25-VC0708N-MM4
Codare loc de separare pe partea maşinii (J6)VKT01A2020$$$$
Dispozitiv de stocare (J7)0
Procedee de prelucrare (J8)DDA
Număr standard caracteristică (NSM)DIN4000-90
