Sculă cu coadă – sistem de strunjire de copiere W1010.16N-WL25-P 8026839

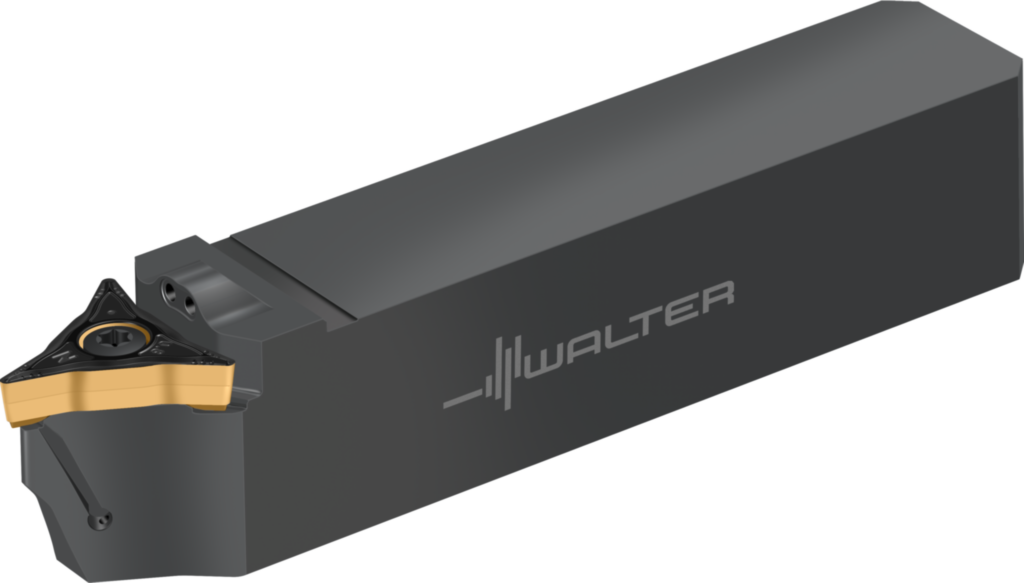

Sculă cu coadă – sistem de strunjire de copiere W1010.16N-WL25-P

Sculă cu coadă – sistem de strunjire de copiere W1010...-P • Walter Turn • inch • Coadă cu secţiune pătrată • κ=72,5° • Neutru • 25x25mm • plăcuţă cu profil special • WL .. 2504 .. • Răcire de precizie

ProducătorWalter
Cod producătorW1010.16N-WL25-P
Cod articol8026839
EAN0658050913
TipSculă cu coadă – sistem de strunjire de copiere
Greutate netă0,640 kg
DisponibilitateUnelte standard pe stoc

Avantaje

Date tehnice

Lăţimea cozii (b)1 inch
Coolant pressure (CP)150 bar
Unghi de degajare ortogonal (γ)0°
Înălţimea cozii (h = h1)1 inch
Sensul de aşchiere (HAND)N
Unghiul de atac (KAPR)72,5°
Unghi de înclinare (λs)0°
Lungimea totală (l1)6 inch
Lungimea funcţională (l4)1,319 inch
Codificare sculă (Codificare)W1010.16N-WL25-P
Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii)25
Plăcuţe amovibile posibile (Tip)WL25..
Lăţimea funcţională (f)0,5 inch
Greutatea (Greutate)1,411 lbs
Lungimea muchiei aşchietoare (A1)25 mm
Lăţime funcţională (A2)12,7 mm
Lungime funcţională (A3)152,4 mm
Înălţime de funcţionare (A4)25,4 mm
Lungime în consolă (B3)152,4 mm
Cantitate rezerve de reascuţire (B5)152,4 mm
Coadă, pe partea maşinii (C11)VKT
Formă adaptor, pe partea maşinii (C12)1
Variantă de adaptor, pe partea maşinii (C14)3
Tip de preluare, pe partea maşinii (C15)5
Mărime adaptor, pe partea maşinii (C2)1616
Masă (greutate) (D7)0,64 kg
Tipul de unghi de atac (E2)B
Unghi de colţ plăcuţă amovibilă (E3)35°
Formă suport (F2)G
Tip de fixare plăcuţă amovibilă (F5)S
Intrare agent de lubrifiere/răcire (H21)1
Ieşire agent de lubrifiere/răcire (H22)7
Număr articol (J21)W1010.16N-WL25-P
Codificare produs (J22)7724
Siglă companie (J3)W
Codare loc de separare plăcuţă amovibilă (J41)WR$$WL2504**3******
Codificare plăcuţă amovibilă (J42)WL25-VC0708N-MM4
Codare loc de separare pe partea maşinii (J6)VKT01B1616$$$$
Dispozitiv de stocare (J7)0
Procedee de prelucrare (J8)DFA
