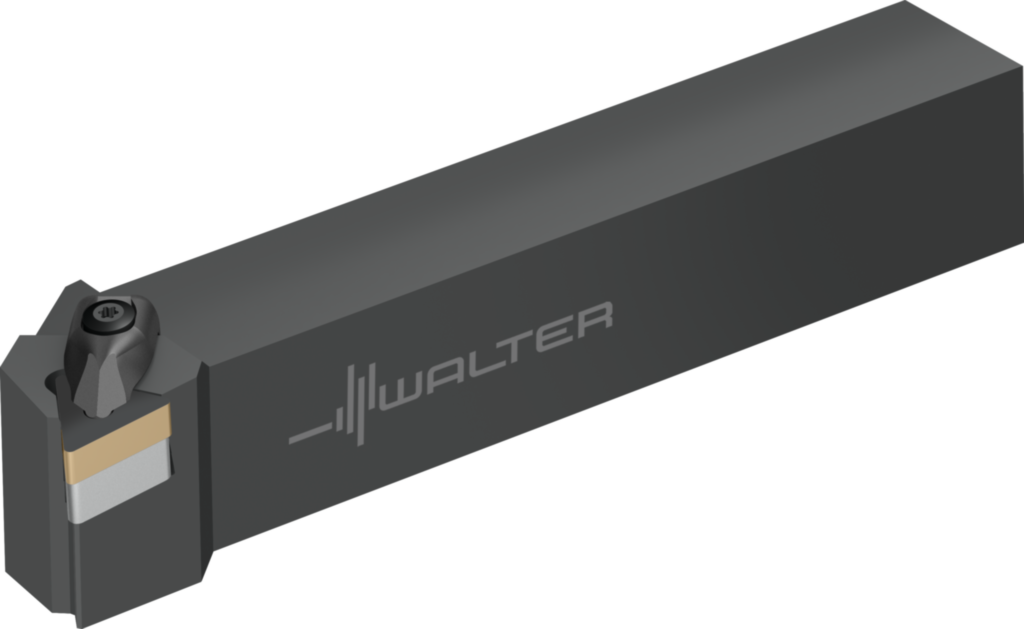

Sculă cu coadă – fixare rigidă DTGNR2525M22 5204639
Sculă cu coadă – fixare rigidă DTGN • Walter Turn • metric • Coadă cu secţiune pătrată • κ=91° • Dreapta • 25x25mm • plăcuţă triunghiulară • TN .. 2204 ..
| Producător | Walter |
|---|
| Cod producător | DTGNR2525M22 |
|---|
| Cod articol | 5204639 |
|---|
| EAN | 0576771913 |
|---|
| Tip | Sculă cu coadă – fixare rigidă |
|---|
| Greutate netă | 0,781 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
- Şurubul de strângere poate fi acţionat de sus şi de jos la utilizarea deasupra capului
- Schimbarea cu aceeaşi cheie a plăcuţei amovibile şi a plăcuţei de aşezare
- Fiabilitate ridicată datorită plăcuţelor amovibile stabile negative în combinaţie cu strângerea rigidă
- Fiabilitate ridicată datorită plăcuţelor amovibile negative stabile
Date tehnice
| Lăţimea cozii (b) | 25 mm |
|---|
| Unghi de degajare ortogonal (γ) | -6° |
|---|
| Înălţimea cozii (h = h1) | 25 mm |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Unghiul de atac (KAPR) | 91° |
|---|
| Unghi de înclinare (λs) | -6° |
|---|
| Lungimea totală (l1) | 150 mm |
|---|
| Lungime în consolă (l4) | 32,1 mm |
|---|
| Codificare sculă (Codificare) | DTGNR2525M22 |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 22 |
|---|
| Plăcuţe amovibile posibile (Tip) | TN .. 2204 .. |
|---|
| Lăţimea funcţională (f) | 32 mm |
|---|
| Greutatea (Greutate) | 0,781 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 22 mm |
|---|
| Lăţime funcţională (A2) | 32 mm |
|---|
| Lungime funcţională (A3) | 150 mm |
|---|
| Înălţime de funcţionare (A4) | 25 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 150 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 2525 |
|---|
| Masă (greutate) (D7) | 0,781 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 60° |
|---|
| Formă suport (F2) | A |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | D |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | DTGNR2525M22 |
|---|
| Codificare produs (J22) | 647 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$TN2204002****** |
|---|
| Codificare plăcuţă amovibilă (J42) | TNMG 22 04 08 |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01A2525$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DDA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
