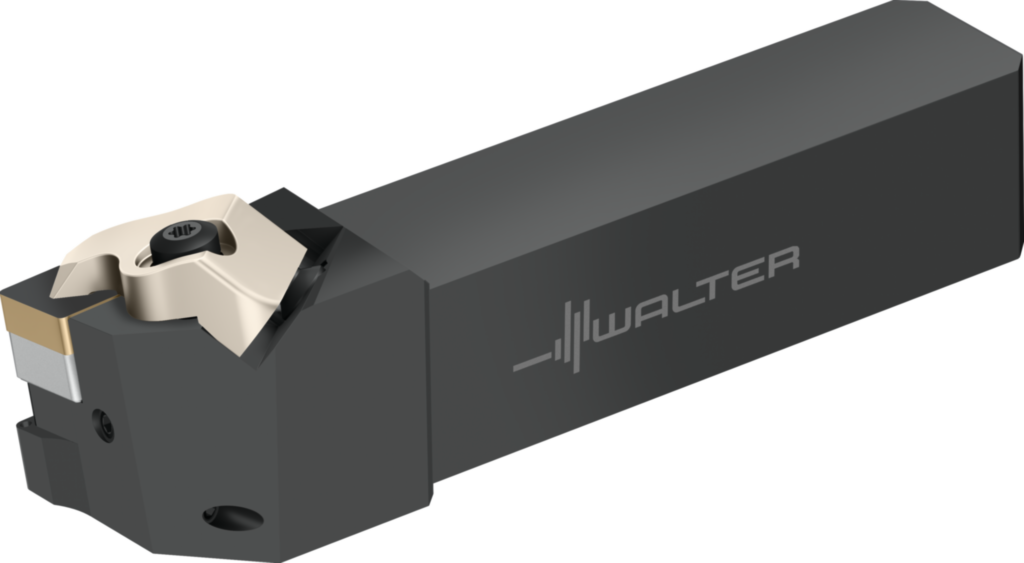

Sculă cu coadă – fixare rigidă DCLNL3232X16-P 7511909
Sculă cu coadă – fixare rigidă DCLN...-P • Walter Turn • metric • Coadă cu secţiune pătrată • κ=95° • Stânga • 32x32mm • plăcuţă rombică • CN .. 1606 .. • Răcire de precizie
| Producător | Walter |
|---|
| Cod producător | DCLNL3232X16-P |
|---|
| Cod articol | 7511909 |
|---|
| EAN | 0928171912 |
|---|
| Tip | Sculă cu coadă – fixare rigidă |
|---|
| Greutate netă | 1,225 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Creşterea durabilităţii cu 30–150% datorită răcirii optime
- Viteze de aşchiere şi durabilităţi mai mari datorită răcirii flancurilor
- Aşchii scurte datorită răcirii de precizie
Date tehnice
| Lăţimea cozii (b) | 32 mm |
|---|
| Coolant pressure (CP) | 150 bar |
|---|
| Unghi de degajare ortogonal (γ) | -5,5° |
|---|
| Înălţimea cozii (h = h1) | 32 mm |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Lăţime (b1) | 6 mm |
|---|
| Unghiul de atac (KAPR) | 95° |
|---|
| Unghi de înclinare (λs) | -6° |
|---|
| Lungimea totală (l1) | 147 mm |
|---|
| Lungime în consolă (l4) | 43,5 mm |
|---|
| Codificare sculă (Codificare) | DCLNL3232X16-P |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 16 |
|---|
| Plăcuţe amovibile posibile (Tip) | CN .. 1606 .. |
|---|
| Lăţimea funcţională (f) | 40 mm |
|---|
| Lungimea muchiei aşchietoare (A1) | 16,1 mm |
|---|
| Lăţime funcţională (A2) | 40 mm |
|---|
| Lungime funcţională (A3) | 147 mm |
|---|
| Înălţime de funcţionare (A4) | 32 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 147 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 3232 |
|---|
| Masă (greutate) (D7) | 1,225 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 80° |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | D |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 3 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Număr articol (J21) | DCLNL3232X16-P |
|---|
| Codificare produs (J22) | 634 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$CN1606002****** |
|---|
| Codificare plăcuţă amovibilă (J42) | CNMG 16 06 12 |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01A3232$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DDA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
