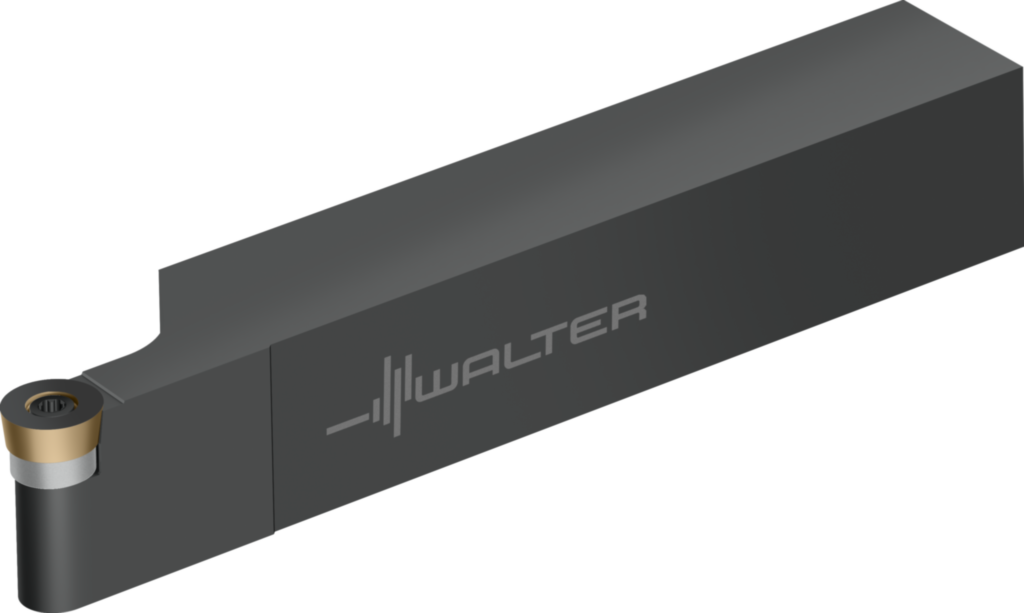

Sculă cu coadă – fixare cu şuruburi SRACR164D 5523314
Sculă cu coadă – fixare cu şuruburi SRAC • Walter Turn • inch • Coadă cu secţiune pătrată • Dreapta • 25x25mm • plăcuţă rotundă • RC .. 1204 ..
| Producător | Walter |
|---|
| Cod producător | SRACR164D |
|---|
| Cod articol | 5523314 |
|---|
| EAN | 0591003913 |
|---|
| Tip | Sculă cu coadă – fixare cu şuruburi |
|---|
| Greutate netă | 0,700 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fixare cu şuruburi Torx Plus pentru obţinerea unor cupluri de strângere mai mari
- Schimbarea cu aceeaşi cheie a plăcuţei amovibile şi a plăcuţei de aşezare
- Este necesar un număr redus de elemente de asamblare
Date tehnice
| Lăţimea cozii (b) | 1 inch |
|---|
| Unghi de degajare ortogonal (γ) | 0° |
|---|
| Înălţimea cozii (h = h1) | 1 inch |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Unghi de înclinare (λs) | 0° |
|---|
| Lungimea totală (l1) | 6 inch |
|---|
| Lungimea funcţională (l16) | 1 inch |
|---|
| Lungime în consolă (l4) | 1,548 inch |
|---|
| Codificare sculă (Codificare) | SRACR164D |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 12 |
|---|
| Plăcuţe amovibile posibile (Tip) | RC .. 1204 .. |
|---|
| Lăţimea funcţională (f) | 1,075 inch |
|---|
| Greutatea (Greutate) | 1,543 lbs |
|---|
| Lăţime funcţională (A2) | 27,305 mm |
|---|
| Lungime funcţională (A3) | 152,4 mm |
|---|
| Înălţime de funcţionare (A4) | 25,4 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 152,4 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1616 |
|---|
| Masă (greutate) (D7) | 0,7 kg |
|---|
| Unghiul de atac (E1) | 0° |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | SRACR164D |
|---|
| Codificare produs (J22) | 697 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$RC1204003****00 |
|---|
| Codificare plăcuţă amovibilă (J42) | RCMT 43 |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01B1616$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DFA |
|---|
| Lungime gât (NECK_LENGTH) | 25,4 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
