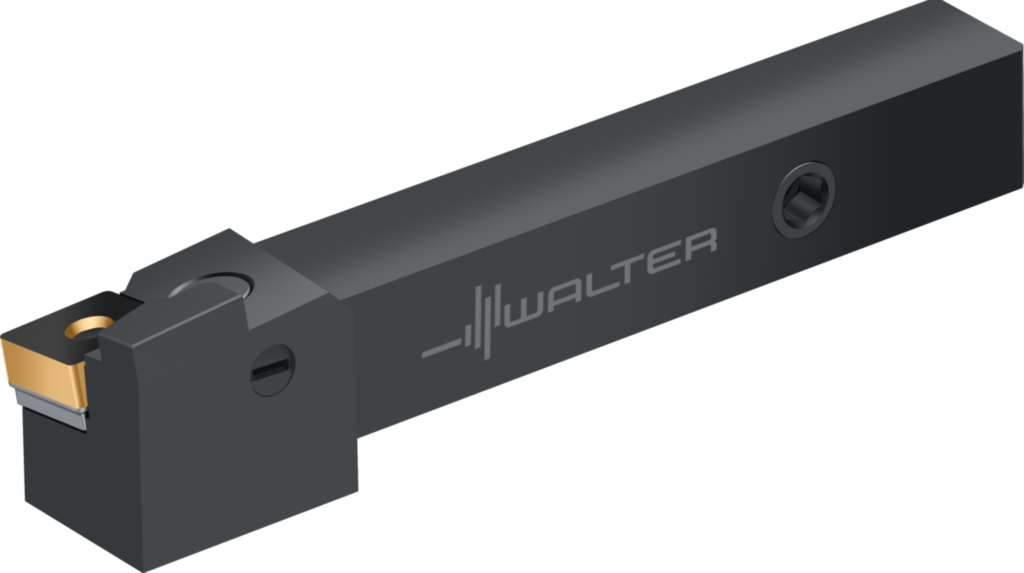

Sculă cu coadă – fixare cu pârghie PCLNL1616X12-S-P 8880367
Sculă cu coadă – fixare cu pârghie PCLN...-S-P • Walter Turn • metric • Coadă cu secţiune pătrată • Stânga • 16x16mm • plăcuţă rombică • CN .. 1204 .. • Răcire de precizie
| Producător | Walter |
|---|
| Cod producător | PCLNL1616X12-S-P |
|---|
| Cod articol | 8880367 |
|---|
| EAN | 4063467683137 |
|---|
| Tip | Sculă cu coadă – fixare cu pârghie |
|---|
| Greutate netă | 0,246 kg |
|---|
Avantaje
- Creşterea durabilităţii cu 30–150% datorită răcirii optime
- Viteze de aşchiere şi durabilităţi mai mari datorită răcirii flancurilor
- Aşchii scurte datorită răcirii de precizie
Date tehnice
| Lăţimea cozii (b) | 16 mm |
|---|
| Mărime filet pentru intrarea lichidului de răcire (Th) | G1/8" |
|---|
| Unghi de degajare ortogonal (γ) | 0° |
|---|
| Înălţimea cozii (h) | 16 mm |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Lăţime (b1) | 6 mm |
|---|
| Înălțime funcțională (h1) | 16 mm |
|---|
| Unghiul de atac (KAPR) | 95° |
|---|
| Unghi de înclinare (λs) | 0° |
|---|
| Lungimea totală (l1) | 120 mm |
|---|
| Lungime în consolă (l4) | 29 mm |
|---|
| Codificare sculă (Codificare) | PCLNL1616X12-S-P |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 12 |
|---|
| Plăcuţe amovibile posibile (Tip) | CN .. 1204 .. |
|---|
| Lungimea muchiei aşchietoare (A1) | 12,9 mm |
|---|
| Lăţime funcţională (A2) | 16 mm |
|---|
| Lungime funcţională (A3) | 120 mm |
|---|
| Înălţime de funcţionare (A4) | 16 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 120 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1616 |
|---|
| Masă (greutate) (D7) | 0,246 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 80° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | P |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Număr articol (J21) | PCLNL1616X12-S-P |
|---|
| Codificare produs (J22) | 8931 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$CN1204003****** |
|---|
| Codificare plăcuţă amovibilă (J42) | CNMG 12 04 08 |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01A1616$$$$ |
|---|
| Procedee de prelucrare (J8) | DDA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
