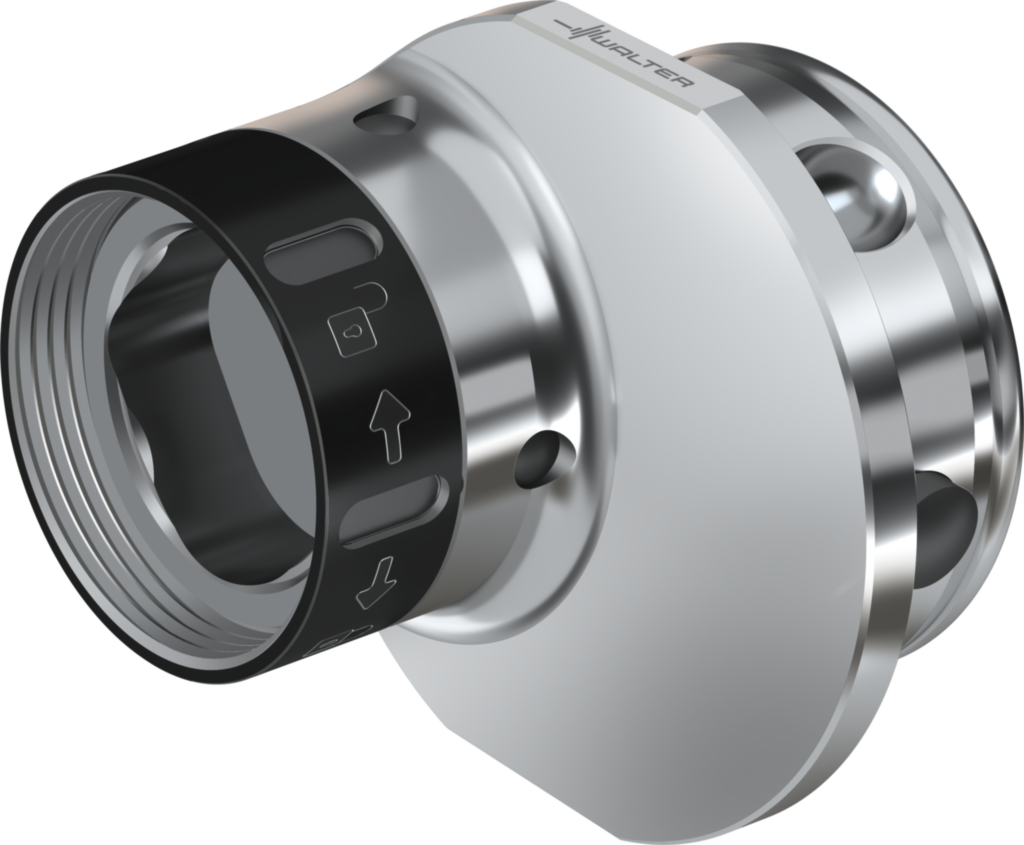

QuadFit Large Adaptor intermediar A2201-QL100-28-29-Q50 7956061
QuadFit Large Adaptor intermediar A2201 • Accure·tec ® • metric • QuadFit • Neutru • 50mm
| Producător | Walter |
|---|
| Cod producător | A2201-QL100-28-29-Q50 |
|---|
| Cod articol | 7956061 |
|---|
| EAN | 0637372963 |
|---|
| Tip | QuadFit Large Adaptor intermediar |
|---|
| Greutate netă | 1,500 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Coolant pressure (CP) | 80 bar |
|---|
| Codul dimensiunii de îmbinare (d1) | QL100 |
|---|
| Lungime utilă (l16) | 21,5 mm |
|---|
| Lungimea totală (l1) | 61,4 mm |
|---|
| Lungime maximă în consolă (l4) | 29 mm |
|---|
| Codificare sculă (Codificare) | A2201-QL100-28-29-Q50 |
|---|
| Lăţimea funcţională (f) | 28 mm |
|---|
| Greutatea (Greutate) | 1,5 kg |
|---|
| Diametrul gulerului (A4) | 100 mm |
|---|
| Lungime diametru exterior 1 (B1) | 21,5 mm |
|---|
| Lungime în consolă (B3) | 29 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 61,4 mm |
|---|
| Lungime funcţională (B71) | 29 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime funcţională (B73) | 28 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 3 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1000 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 100 mm |
|---|
| Coadă, pe partea piesei (C51) | SGL |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 500 |
|---|
| Masă (greutate) (D7) | 1,5 kg |
|---|
| Sensul de aşchiere (E1) | N |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Număr articol (J21) | A2201-QL100-28-29-Q50 |
|---|
| Codificare produs (J22) | 7611 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SGL01A0500**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | SAW03C1000$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
