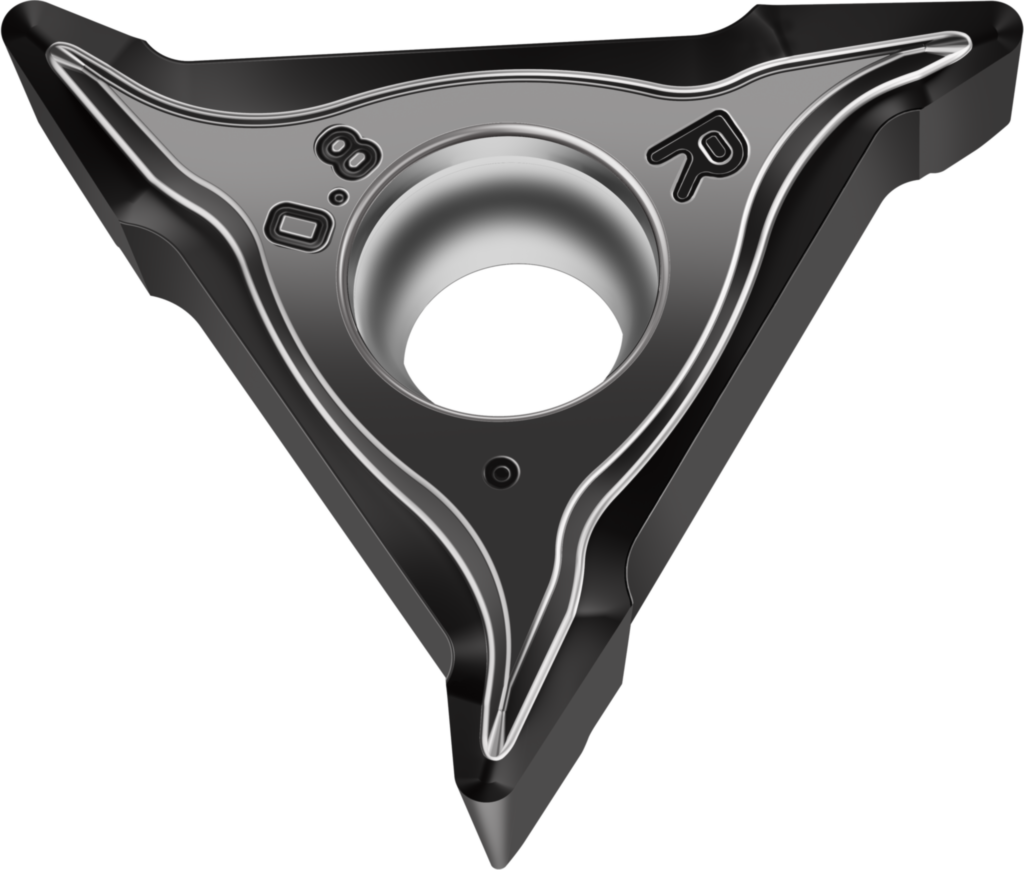

Plăcuţe amovibile sistem de strunjire de copiere WL17-VCG0502R-FM2 WSM20S 8814817
Plăcuţe amovibile sistem de strunjire de copiere WL...-VC... ...-FM2 • Tiger·tec ® Silver • WSM20S • r=0,2mm
| Producător | Walter |
|---|
| Cod producător | WL17-VCG0502R-FM2 WSM20S |
|---|
| Cod articol | 8814817 |
|---|
| EAN | 4063467403438 |
|---|
| Tip | Plăcuţe amovibile sistem de strunjire de copiere |
|---|
| Greutate netă | 0,004 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Operaţii de finisare cu maximă precizie a toleranţei şi calitate a suprafeţei
- Fiabilitate maximă printr-o rupere perfectă a aşchiilor
- Constanţă dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
- Rentabil: costuri mai reduse cu sculele datorită celor 3 muchii aşchietoare
- Durabilitate ridicată datorită posibilităţii de strunjire spre înainte şi înapoi
Geometrie
- FM2 – Plăcuţă amovibilă de finisare cu rectificare periferică pentru cea mai bună calitate a suprafeţei şi forţă de aşchiere redusă
- Formator de aşchii adânc extins în raza plăcuţei
- Faţă de degajare lustruită
Domenii de aplicare (ISO)
| P – Oțel | Aplicație secundară |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Adâncime de aşchiere (ap) | 0.2–2.0 mm |
|---|
| Lungimea muchiei aşchietoare, limitată (le1) | 3 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 3 |
|---|
| Rata de avans (f) | 0.05–0.12 mm |
|---|
| Diametrul cercului înscris (d) | 8,5 mm |
|---|
| Lungimea muchiei aşchietoare (l) | 17 mm |
|---|
| Denumire (Codificare) | WL17-VCG0502R-FM2 WSM20S |
|---|
| Rază (r) | 0,2 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 3,18 mm |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 35° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 7° |
|---|
| Cerc înscris (B3) | 8,5 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 3,18 mm |
|---|
| Rază la colţ (D1) | 0,2 mm |
|---|
| Unghi de degajare (D7) | 6° |
|---|
| Masă (greutate) (D75) | 0,004 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Lungime limitată a muchiei aşchietoare (E7) | 4,3 mm |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | FM2 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | R |
|---|
| Număr de posibilităţi de utilizare (F2) | 3 |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 3,4 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WSM20S |
|---|
| Acoperire/suprafaţă (H5) | TiAlN+Al2O3+(Al) |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | WL17-VCG0502R-FM2 WSM20S |
|---|
| Codificare produs (J22) | 7633 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$WL1703023RB$$02 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
