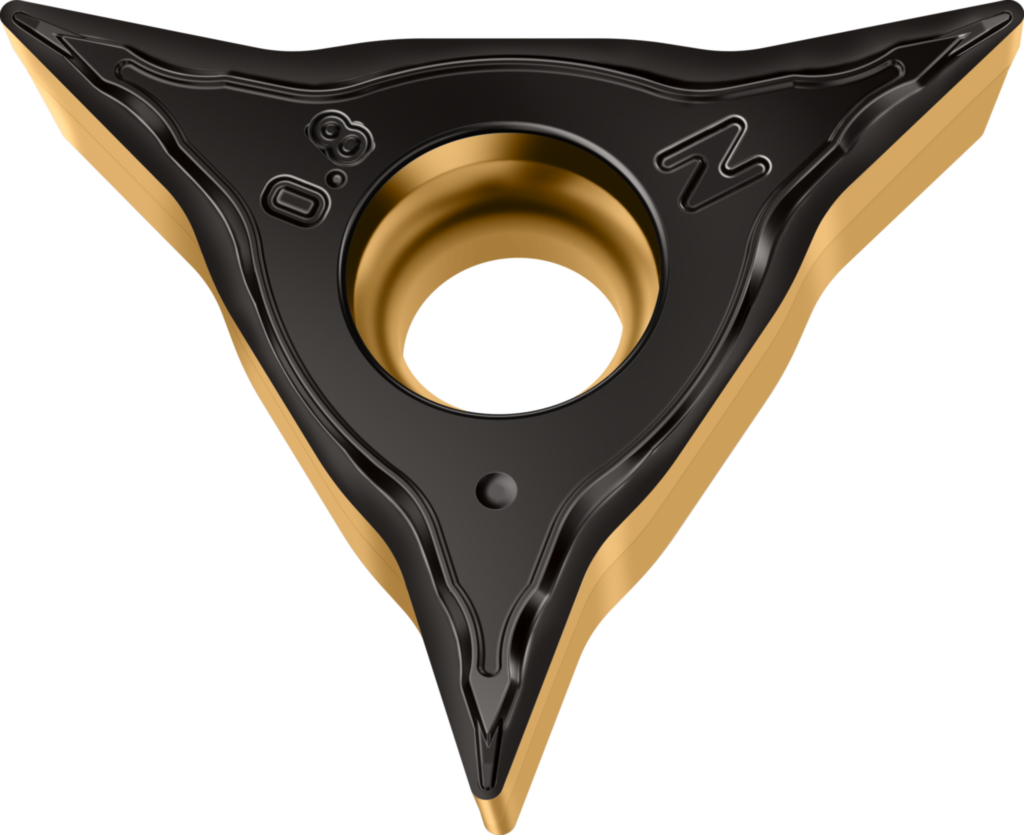

Plăcuţe amovibile sistem de strunjire de copiere WL17-VC0504N-FM4 WSM10S 8341204
Plăcuţe amovibile sistem de strunjire de copiere WL...-VC... ...-FM4 • Tiger·tec ® Silver • WSM10S • r=0,4mm
| Producător | Walter |
|---|
| Cod producător | WL17-VC0504N-FM4 WSM10S |
|---|
| Cod articol | 8341204 |
|---|
| EAN | 4063464965151 |
|---|
| Tip | Plăcuţe amovibile sistem de strunjire de copiere |
|---|
| Greutate netă | 0,004 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Constanţă dimensională înaltă datorită prinderii stabile WL, cu închidere pe formă
- Rentabil: costuri mai reduse cu sculele datorită celor 3 muchii aşchietoare
- Durabilitate ridicată datorită posibilităţii de strunjire spre înainte şi înapoi
Geometrie
- Muchie aşchietoare ascuţită pentru o presiune de aşchiere redusă (dezvoltare redusă de căldură în cazul aliajelor refractare)
- Geometria FM4 – operaţii de finisare a materialelor ISO M/ISO S
Domenii de aplicare (ISO)
| P – Oțel | Aplicație secundară |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Adâncime de aşchiere (ap) | 0.1–1.8 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 3 |
|---|
| Rata de avans (f) | 0.05–0.20 mm |
|---|
| Diametrul cercului înscris (d) | 8,5 mm |
|---|
| Lungimea muchiei aşchietoare (l) | 17 mm |
|---|
| Lungimea muchiei aşchietoare, limitată (le) | 5 mm |
|---|
| Denumire (Codificare) | WL17-VC0504N-FM4 WSM10S |
|---|
| Rază (r) | 0,4 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 3,18 mm |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 35° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 7° |
|---|
| Cerc înscris (B3) | 8,5 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 3,18 mm |
|---|
| Rază la colţ (D1) | 0,4 mm |
|---|
| Unghi de degajare (D7) | 6° |
|---|
| Masă (greutate) (D75) | 0,004 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Lungime limitată a muchiei aşchietoare (E7) | 5 mm |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | FM4 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Număr de posibilităţi de utilizare (F2) | 3 |
|---|
| Clasă de toleranţă (G1) | M |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 3,4 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WSM10S |
|---|
| Acoperire/suprafaţă (H5) | TiAlN+Al2O3+(Al) |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | WL17-VC0504N-FM4 WSM10S |
|---|
| Codificare produs (J22) | 7633 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$WL1703043NB$$04 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
