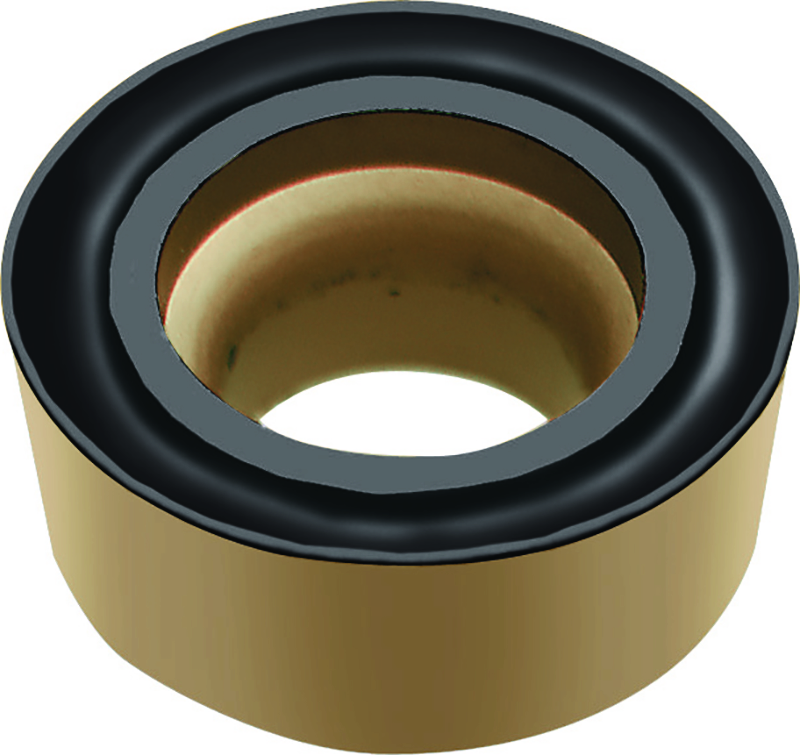

Inserții de strunjire Rotunde pozitive RCGT0502M0-PF5 WS10 5873779
Inserții de strunjire Rotunde pozitive RCGT ...-PF5 • WS10 • r=2,5mm
| Producător | Walter |
|---|
| Cod producător | RCGT0502M0-PF5 WS10 |
|---|
| Cod articol | 5873779 |
|---|
| EAN | 0592461940 |
|---|
| Tip | Inserții de strunjire Rotunde pozitive |
|---|
| Greutate netă | 0,001 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 7° |
|---|
| Adâncime de aşchiere (ap) | 0.6–2.5 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 4 |
|---|
| Rata de avans (f) | 0.07–0.25 mm |
|---|
| Diametrul cercului înscris (d) | 5 mm |
|---|
| Denumire (Codificare) | RCGT0502M0-PF5 WS10 |
|---|
| Grosimea plăcuţei aşchietoare (s) | 2,38 mm |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 7° |
|---|
| Cerc înscris (B3) | 5 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 2,381 mm |
|---|
| Diametru gaură de fixare (D1) | 2,5 mm |
|---|
| Unghi de degajare (D7) | 17° |
|---|
| Masă (greutate) (D75) | 0,001 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | F |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | PF5 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WS10 |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | RCGT0502M0 |
|---|
| Număr articol (J21) | RCGT0502M0-PF5 WS10 |
|---|
| Codificare produs (J22) | 567 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ISO$RC0502M03NB$$M0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
