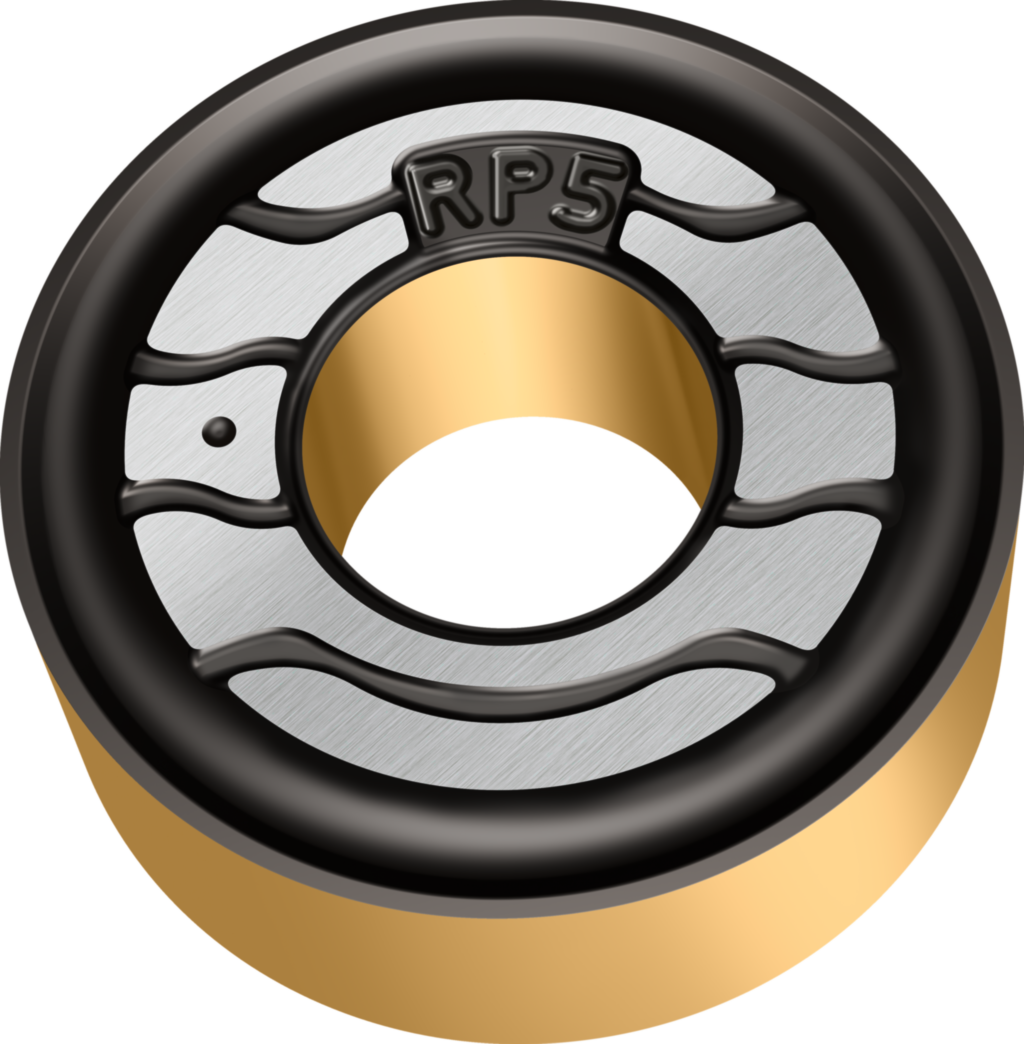

Inserții de strunjire Rotunde negative RNMG120400-RP5 WS10 7469021
Inserții de strunjire Rotunde negative RNMG ...-RP5 • WS10 • r=6,3mm
| Producător | Walter |
|---|
| Cod producător | RNMG120400-RP5 WS10 |
|---|
| Cod articol | 7469021 |
|---|
| EAN | 0918918940 |
|---|
| Tip | Inserții de strunjire Rotunde negative |
|---|
| Greutate netă | 0,008 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Designul cu concavitate deschisă generează o temperatură redusă în timpul aşchierii şi reduce uzura
Geometrie
- Geometria RP5 – Degroşare
- Teşitură stabilă, pozitivă, de 3°, pentru degroşare, cu consum de putere redus
- Lăţimea mărită a faţetei în zona adâncimii de aşchiere împiedică sfărâmările în timpul prelucrării crustelor
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 0° |
|---|
| Adâncime de aşchiere (ap) | 1.2–5.0 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 8 |
|---|
| Rata de avans (f) | 0.20–0.60 mm |
|---|
| Diametrul cercului înscris (d) | 12,7 mm |
|---|
| Denumire (Codificare) | RNMG120400-RP5 WS10 |
|---|
| Grosimea plăcuţei aşchietoare (s) | 4,76 mm |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 0° |
|---|
| Cerc înscris (B3) | 12,7 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 4,762 mm |
|---|
| Diametru gaură de fixare (D1) | 5,16 mm |
|---|
| Unghi de degajare (D7) | 17° |
|---|
| Masă (greutate) (D75) | 0,007 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | RP5 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Clasă de toleranţă (G1) | M |
|---|
| Tip de fixare (G5) | 2 |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WS10 |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | RNMG120400 |
|---|
| Număr articol (J21) | RNMG120400-RP5 WS10 |
|---|
| Codificare produs (J22) | 6827 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ISO$RN1204002NB$$00 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
