Suprafaţă de contact rectificată la o plăcuţă amovibilă netedă .NMA, care asigură durabilităţi şi siguranţă maxime la solicitare dinamică (de exemplu, aşchieri întrerupte)
Geometrie

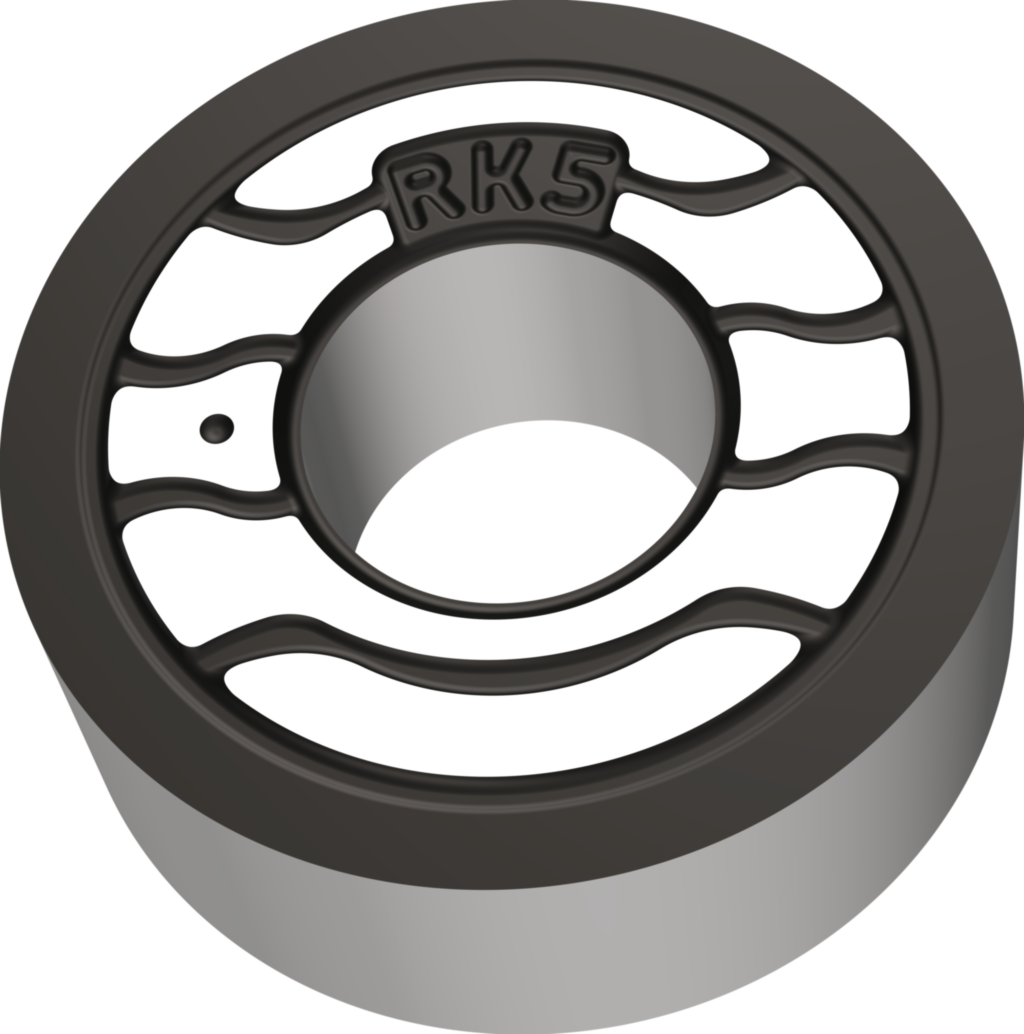

Geometria RK5 – Degroşare, plăcuţă netedă clasică pentru fontă
Plăcuţe amovibile netede .NMA cu platou în trepte pentru o fiabilitate mai mare la aşchierea fontei
Domenii de aplicare (ISO)
P – Oțel
Aplicație secundară
K – Fontă
Aplicație principală
Date tehnice
Unghi de aşezare principal (α)
0°
Adâncime de aşchiere (ap)
1.2–4.0 mm
Numărul de muchii aşchietoare (CEDC)
8
Rata de avans (f)
0.15–0.60 mm
Diametrul cercului înscris (d)
12,7 mm
Denumire (Codificare)
RNMA120400-RK5 WKK20S
Grosimea plăcuţei aşchietoare (s)
4,76 mm
Unghi de aşezare normal, muchie principală (A2)
0°
Cerc înscris (B3)
12,7 mm
Înălţime muchie aşchietoare (C1)
4,762 mm
Diametru gaură de fixare (D1)
5,16 mm
Unghi de degajare (D7)
0°
Masă (greutate) (D75)
0,008 kg
Varianta de execuţie a muchiei aşchietoare (E41)
E
Spărgător de aşchii (E6)
1
Spărgător de aşchii, denumirea producătorului (E9)
RK5
Execuţie plăcuţă aşchietoare (F1)
N
Clasă de toleranţă (G1)
M
Tip de fixare (G5)
2
Alimentare cu lichid de ungere-răcire (H2)
0
Denumire sort de la producător (H3)
WKK20S
Acoperire/suprafaţă (H5)
TiCN+Al2O3+(TiCN)
Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6)
