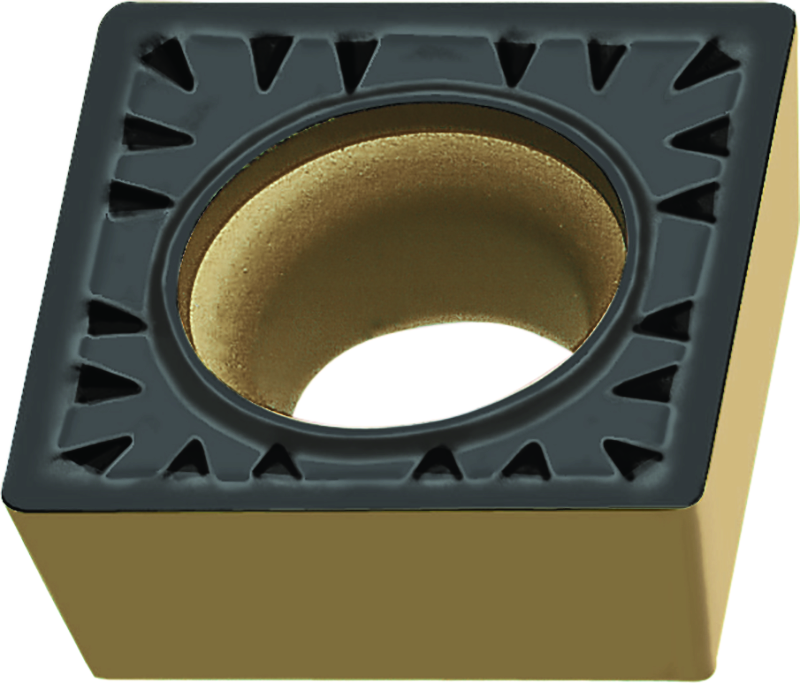

Inserții de strunjire Pătrate pozitive SCMT09T308-PM5 WAM30 5192919
Inserții de strunjire Pătrate pozitive SCMT ...-PM5 • WAM30 • r=0,8mm
| Producător | Walter |
|---|
| Cod producător | SCMT09T308-PM5 WAM30 |
|---|
| Cod articol | 5192919 |
|---|
| EAN | 0571227947 |
|---|
| Tip | Inserții de strunjire Pătrate pozitive |
|---|
| Greutate netă | 0,004 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| M – Oțel inoxidabil | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 7° |
|---|
| Adâncime de aşchiere (ap) | 0.6–4.0 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 4 |
|---|
| Rata de avans (f) | 0.16–0.35 mm |
|---|
| Diametrul cercului înscris (d) | 9,525 mm |
|---|
| Lungimea muchiei aşchietoare (l) | 9,53 mm |
|---|
| Denumire (Codificare) | SCMT09T308-PM5 WAM30 |
|---|
| Rază (r) | 0,8 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 3,97 mm |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 90° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 7° |
|---|
| Cerc înscris (B3) | 9,525 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 3,969 mm |
|---|
| Rază la colţ (D1) | 0,8 mm |
|---|
| Unghi de degajare (D7) | 12° |
|---|
| Masă (greutate) (D75) | 0,004 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | PM5 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Număr de posibilităţi de utilizare (F2) | 4 |
|---|
| Clasă de toleranţă (G1) | M |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 4,4 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WAM30 |
|---|
| Acoperire/suprafaţă (H5) | TiCN+Al2O3+HfN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | SCMT09T308 |
|---|
| Număr articol (J21) | SCMT09T308-PM5 WAM30 |
|---|
| Codificare produs (J22) | 514 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ISO$SC09T3083NB$$08 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
