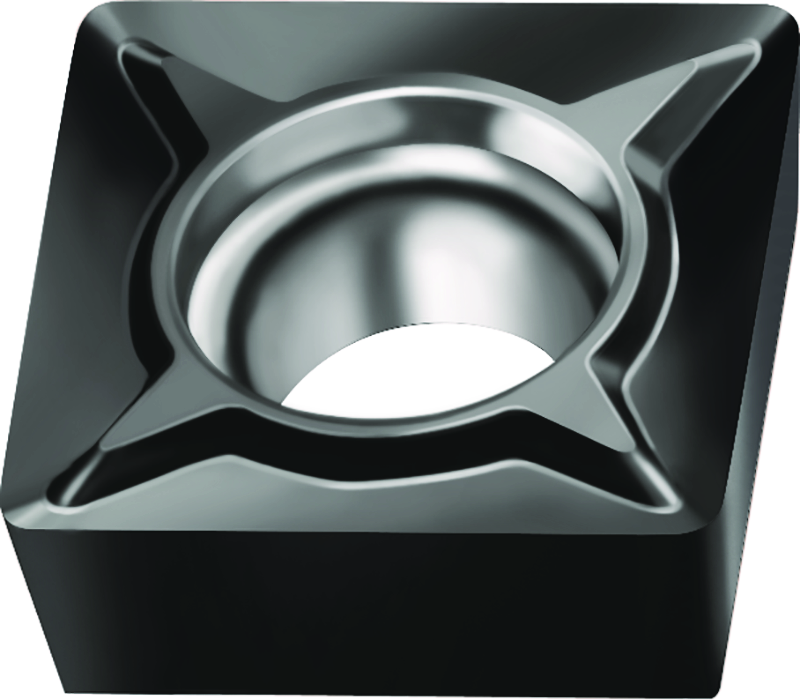

Inserții de strunjire Pătrate pozitive SCGT09T304-FN2 WNN10 6955656
Inserții de strunjire Pătrate pozitive SCGT ...-FN2 • WNN10 • r=0,4mm
| Producător | Walter |
|---|
| Cod producător | SCGT09T304-FN2 WNN10 |
|---|
| Cod articol | 6955656 |
|---|
| EAN | 0824494948 |
|---|
| Tip | Inserții de strunjire Pătrate pozitive |
|---|
| Greutate netă | 0,004 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Calitate foarte bună a suprafeţei şi constanţă dimensională
Geometrie
- FN2 – Plăcuţe amovibile pozitive pentru finisarea ISO N
- Plăcuţă de finisare cu rectificare periferică
- Faţă de degajare lustruită
Domenii de aplicare (ISO)
| P – Oțel | Aplicație secundară |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 7° |
|---|
| Adâncime de aşchiere (ap) | 0.2–2.5 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 4 |
|---|
| Rata de avans (f) | 0.08–0.25 mm |
|---|
| Diametrul cercului înscris (d) | 9,525 mm |
|---|
| Lungimea muchiei aşchietoare (l) | 9,53 mm |
|---|
| Denumire (Codificare) | SCGT09T304-FN2 WNN10 |
|---|
| Rază (r) | 0,4 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 3,97 mm |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 90° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 7° |
|---|
| Cerc înscris (B3) | 9,525 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 3,969 mm |
|---|
| Rază la colţ (D1) | 0,4 mm |
|---|
| Unghi de degajare (D7) | 18° |
|---|
| Masă (greutate) (D75) | 0,004 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | F |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | FN2 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Număr de posibilităţi de utilizare (F2) | 4 |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 4,4 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WNN10 |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | SCGT09T304 |
|---|
| Număr articol (J21) | SCGT09T304-FN2 WNN10 |
|---|
| Codificare produs (J22) | 512 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ISO$SC09T3043NB$$04 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
