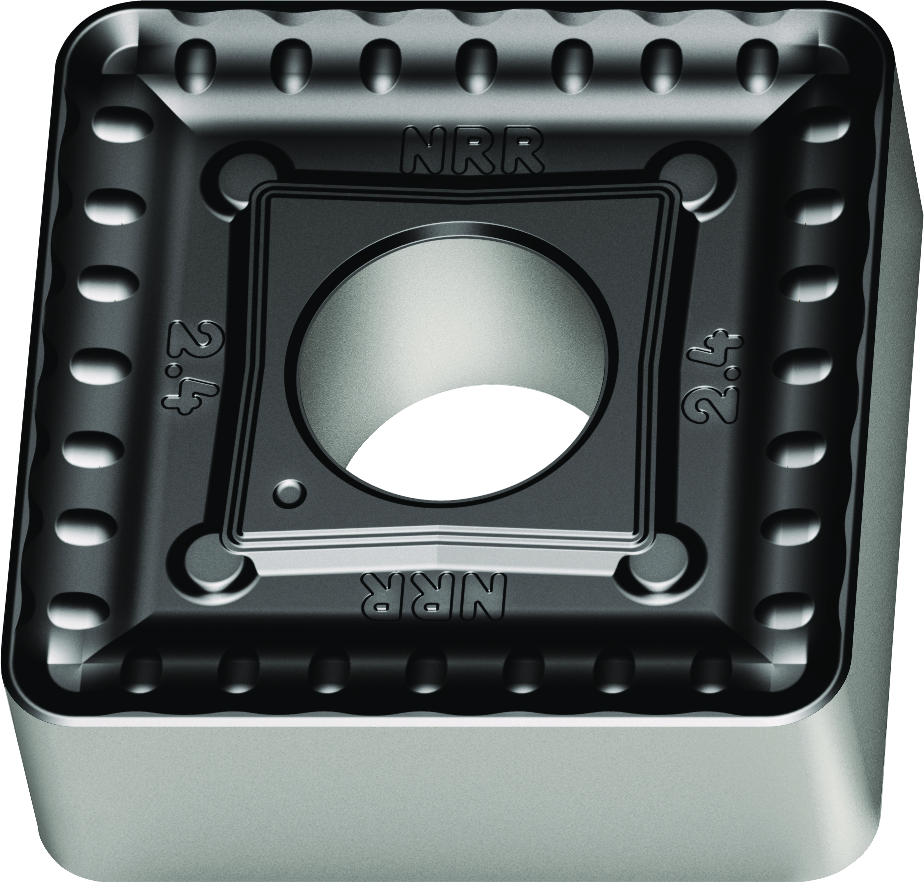

Inserții de strunjire Pătrate negative SNMM250924-NRR WPP10S 6160672
Inserții de strunjire Pătrate negative SNMM ...-NRR • Tiger·tec ® Silver • WPP10S • r=2,4mm
| Producător | Walter |
|---|
| Cod producător | SNMM250924-NRR WPP10S |
|---|
| Cod articol | 6160672 |
|---|
| EAN | 0648744948 |
|---|
| Tip | Inserții de strunjire Pătrate negative |
|---|
| Greutate netă | 0,077 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Avantaje
- Şanfrenul de protecţie negativ în trepte reduce presiunea de aşchiere, obţinându-se astfel o durabilitate ridicată
- Glisoarele de aşchii care reduc suprafaţa de frecare (datorită cărora se reduce temperatura în timpul aşchierii), măresc durabilitatea
Geometrie
- Geometria NRR – Plăcuţă amovibilă cu o faţă pentru degroşare grea
- Muchie aşchietoare stabilă cu şanfren de protecţie în trepte
Date tehnice
| Unghi de aşezare principal (α) | 0° |
|---|
| Adâncime de aşchiere (ap) | 3.0–17.0 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 4 |
|---|
| Rata de avans (f) | 0.60–1.60 mm |
|---|
| Diametrul cercului înscris (d) | 25,4 mm |
|---|
| Lungimea muchiei aşchietoare (l) | 25,4 mm |
|---|
| Denumire (Codificare) | SNMM250924-NRR WPP10S |
|---|
| Rază (r) | 2,4 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 9,53 mm |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 90° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 0° |
|---|
| Cerc înscris (B3) | 25,4 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 9,525 mm |
|---|
| Rază la colţ (D1) | 2,4 mm |
|---|
| Unghi de degajare (D7) | 20° |
|---|
| Masă (greutate) (D75) | 0,077 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | NRR |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Număr de posibilităţi de utilizare (F2) | 4 |
|---|
| Clasă de toleranţă (G1) | M |
|---|
| Tip de fixare (G5) | 2 |
|---|
| Diametru gaură de fixare (G6) | 9,12 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WPP10S |
|---|
| Acoperire/suprafaţă (H5) | TiCN+Al2O3+(TiCN) |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | SNMM250924 |
|---|
| Număr articol (J21) | SNMM250924-NRR WPP10S |
|---|
| Codificare produs (J22) | 509 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ISO$SN2509242NB$$24 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
