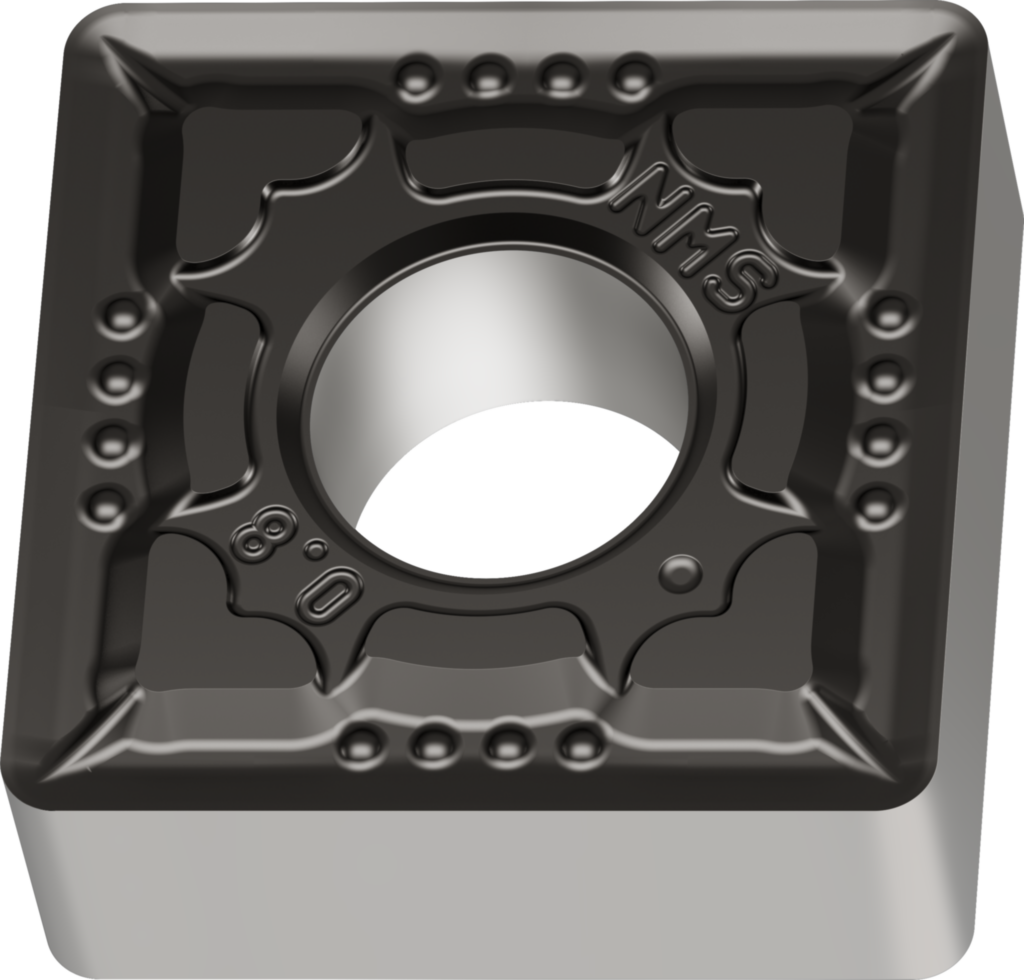

Inserții de strunjire Pătrate negative SNMG120408-NMS WSM01 7837154
Inserții de strunjire Pătrate negative SNMG ...-NMS • WSM01 • r=0,8mm
| Producător | Walter |
|---|
| Cod producător | SNMG120408-NMS WSM01 |
|---|
| Cod articol | 7837154 |
|---|
| EAN | 0604212948 |
|---|
| Tip | Inserții de strunjire Pătrate negative |
|---|
| Greutate netă | 0,010 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Presiuni de aşchiere reduse, care permit o prelucrare sigură a componentelor slabe (de exemplu, carcasele turbinelor)
Geometrie
- Geometria NMS – Prelucrare medie specială pentru aliaje refractare (aliaje pe bază de Ni, Co, Fe)
- Muchie aşchietoare ascuţită pentru o presiune de aşchiere redusă (dezvoltare redusă de căldură în cazul aliajelor refractare)
Domenii de aplicare (ISO)
| P – Oțel | Aplicație secundară |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 0° |
|---|
| Adâncime de aşchiere (ap) | 0.8–3.5 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 8 |
|---|
| Rata de avans (f) | 0.12–0.35 mm |
|---|
| Diametrul cercului înscris (d) | 12,7 mm |
|---|
| Lungimea muchiei aşchietoare (l) | 12,7 mm |
|---|
| Denumire (Codificare) | SNMG120408-NMS WSM01 |
|---|
| Rază (r) | 0,8 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 4,76 mm |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 90° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 0° |
|---|
| Cerc înscris (B3) | 12,7 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 4,762 mm |
|---|
| Rază la colţ (D1) | 0,8 mm |
|---|
| Unghi de degajare (D7) | 18° |
|---|
| Masă (greutate) (D75) | 0,009 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | NMS |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Număr de posibilităţi de utilizare (F2) | 4 |
|---|
| Clasă de toleranţă (G1) | M |
|---|
| Tip de fixare (G5) | 2 |
|---|
| Diametru gaură de fixare (G6) | 5,16 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WSM01 |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | SNMG120408 |
|---|
| Număr articol (J21) | SNMG120408-NMS WSM01 |
|---|
| Codificare produs (J22) | 508 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ISO$SN1204082NB$$08 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
