Suprafaţă de contact rectificată la o plăcuţă amovibilă netedă .NMA, care asigură durabilităţi şi siguranţă maxime la solicitare dinamică (de exemplu, aşchieri întrerupte)
Fiabilitate maximă datorită şanfrenului de protecţie adaptat
Geometrie
Geometria RK7 – Degroşare, extrem de robustă la aşchierea întreruptă
Variantă ca geometria RK5 – şanfren de protecţie suplimentar pe muchia aşchietoare, pentru o fiabilitate maximă
Domenii de aplicare (ISO)
P – Oțel
Aplicație secundară
K – Fontă
Aplicație principală
Date tehnice
Unghi de aşezare principal (α)
0°
Adâncime de aşchiere (ap)
1.2–5.0 mm
Numărul de muchii aşchietoare (CEDC)
8
Rata de avans (f)
0.30–0.60 mm
Diametrul cercului înscris (d)
12,7 mm
Lungimea muchiei aşchietoare (l)
12,7 mm
Denumire (Codificare)

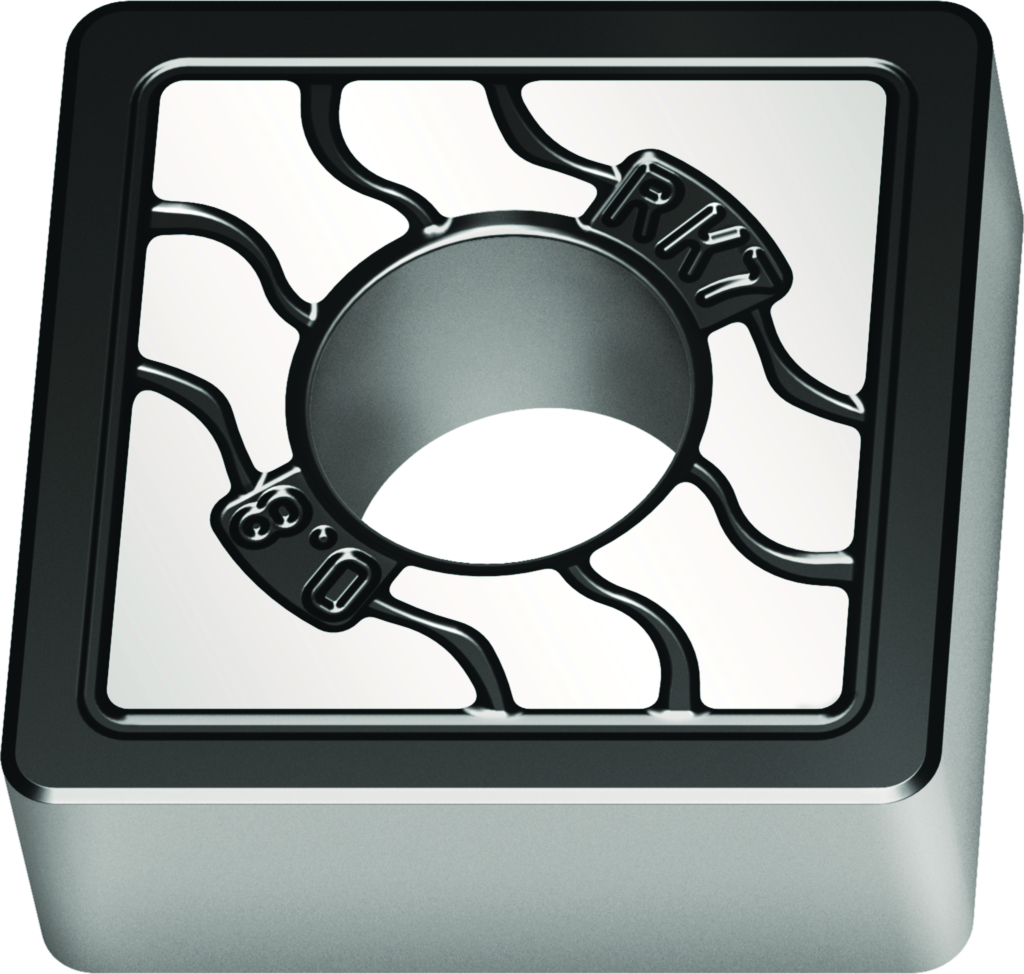

SNMA120412-RK7 WKK20S
Rază (r)
1,2 mm
Grosimea plăcuţei aşchietoare (s)
4,76 mm
Unghi de colţ plăcuţă amovibilă (A1)
90°
Unghi de aşezare normal, muchie principală (A2)
0°
Cerc înscris (B3)
12,7 mm
Înălţime muchie aşchietoare (C1)
4,762 mm
Rază la colţ (D1)
1,2 mm
Unghi de degajare (D7)
20°
Masă (greutate) (D75)
0,009 kg
Varianta de execuţie a muchiei aşchietoare (E41)
S
Spărgător de aşchii (E6)
1
Spărgător de aşchii, denumirea producătorului (E9)
RK7
Execuţie plăcuţă aşchietoare (F1)
N
Număr de posibilităţi de utilizare (F2)
4
Clasă de toleranţă (G1)
M
Tip de fixare (G5)
2
Diametru gaură de fixare (G6)
5,16 mm
Alimentare cu lichid de ungere-răcire (H2)
0
Denumire sort de la producător (H3)
WKK20S
Acoperire/suprafaţă (H5)
TiCN+Al2O3+(TiCN)
Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6)
