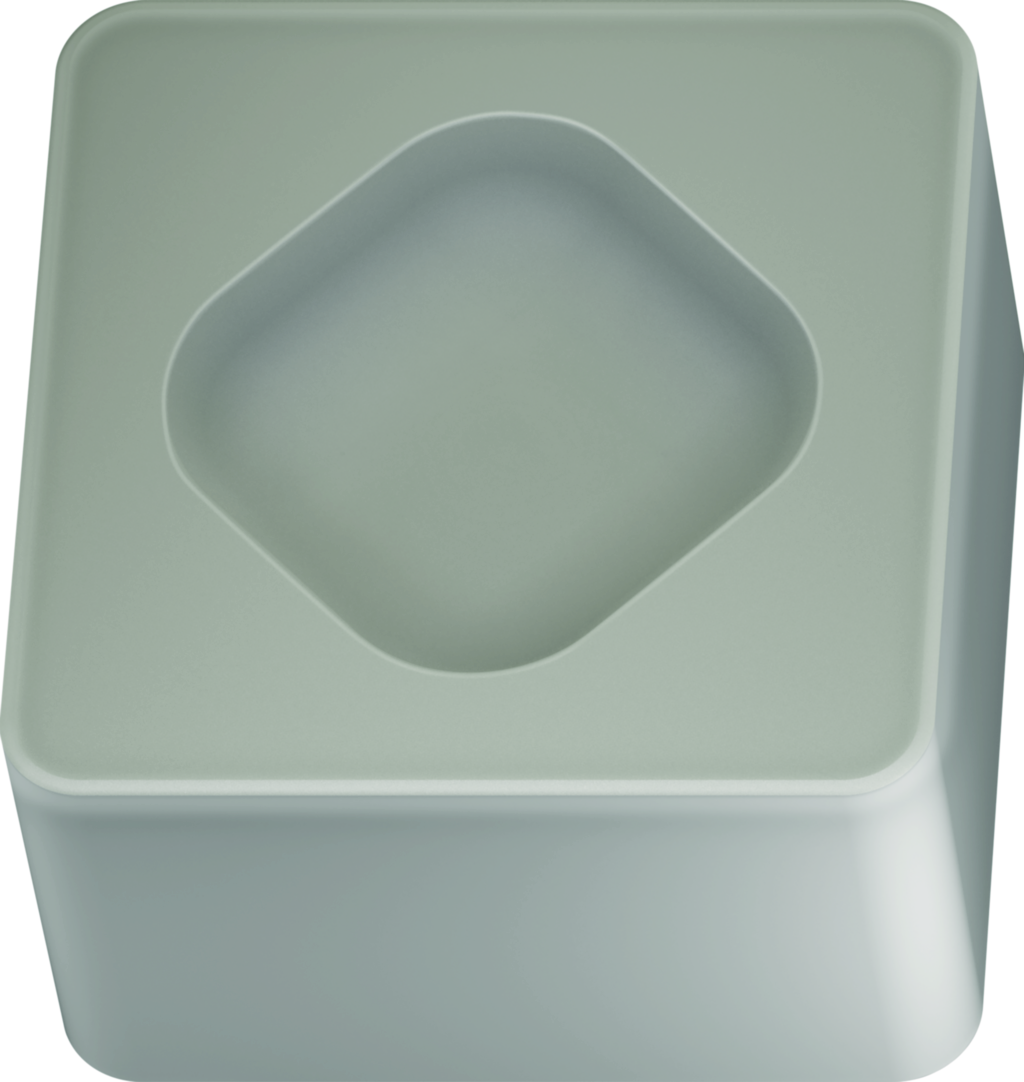

Inserții de strunjire Ceramică – pătrate negative SNGX120716T02020 WCK10 7349634
Inserții de strunjire Ceramică – pătrate negative SNGX ...-T02020 • WCK10 • r=1,6mm
| Producător | Walter |
|---|
| Cod producător | SNGX120716T02020 WCK10 |
|---|
| Cod articol | 7349634 |
|---|
| EAN | 0892179957 |
|---|
| Tip | Inserții de strunjire Ceramică – pătrate negative |
|---|
| Greutate netă | 0,005 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| K – Fontă | Aplicație principală |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 0° |
|---|
| Adâncime de aşchiere (ap) | 0.1–5.0 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 8 |
|---|
| Rata de avans (f) | 0.10–0.60 mm |
|---|
| Diametrul cercului înscris (d) | 12,7 mm |
|---|
| Lungimea muchiei aşchietoare (l) | 12,7 mm |
|---|
| Denumire (Codificare) | SNGX120716T02020 WCK10 |
|---|
| Rază (r) | 1,6 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 7,94 mm |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 90° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 0° |
|---|
| Cerc înscris (B3) | 12,7 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 7,938 mm |
|---|
| Rază la colţ (D1) | 1,6 mm |
|---|
| Unghi de degajare (D7) | 20° |
|---|
| Masă (greutate) (D75) | 0,005 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | T |
|---|
| Spărgător de aşchii (E6) | 0 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | T0202 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Număr de posibilităţi de utilizare (F2) | 4 |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 5 |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WCK10 |
|---|
| Acoperire/suprafaţă (H5) | Siliziumnitrid Si3N4 |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | SNGX120716 |
|---|
| Număr articol (J21) | SNGX120716T02020 WCK10 |
|---|
| Codificare produs (J22) | 6616 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ISO$SN1207165NA$$16 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
