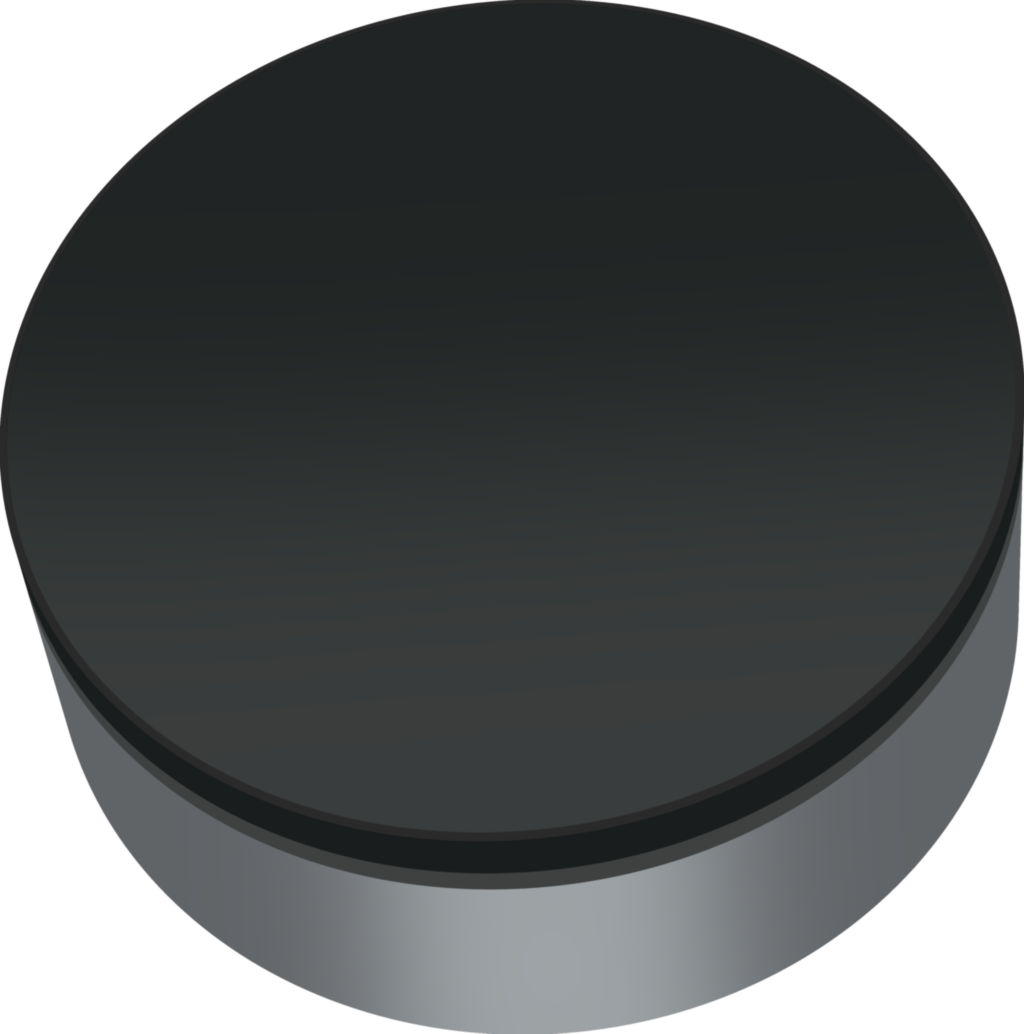

Inserții de strunjire CBN – Rotunde negative RNGN120400TS-0 WBK20 7823846
Inserții de strunjire CBN – Rotunde negative RNGN ...-TS-0 • WBK20 • r=6,3mm
| Producător | Walter |
|---|
| Cod producător | RNGN120400TS-0 WBK20 |
|---|
| Cod articol | 7823846 |
|---|
| EAN | 0603552958 |
|---|
| Tip | Inserții de strunjire CBN – Rotunde negative |
|---|
| Greutate netă | 0,007 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Rezistent la uzură în fontă şi oţel sinterizat, precum şi în cazul aşchierilor puternic întrerupte în oţel călit
Geometrie
- Plăcuţă amovibilă din CBN universală cu muchie aşchietoare teşită
- Plăcuţă amovibilă acoperită în întregime cu CBN, cu rectificare periferică, cu toleranţă G
Domenii de aplicare (ISO)
| K – Fontă | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
Date tehnice
| Adâncime de aşchiere (ap) | 0.1–5.0 mm |
|---|
| Rata de avans (f) | 0.05–0.40 mm |
|---|
| Diametrul cercului înscris (d) | 12,7 mm |
|---|
| Denumire (Codificare) | RNGN120400TS-0 WBK20 |
|---|
| Grosimea plăcuţei aşchietoare (s) | 4,76 mm |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 0° |
|---|
| Cerc înscris (B3) | 12,7 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 4,762 mm |
|---|
| Unghi de degajare (D7) | 0° |
|---|
| Masă (greutate) (D75) | 0,007 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | T |
|---|
| Spărgător de aşchii (E6) | 0 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | TS-0 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 1 |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WBK20 |
|---|
| Acoperire/suprafaţă (H5) | CBN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | RNGN120400 |
|---|
| Număr articol (J21) | RNGN120400TS-0 WBK20 |
|---|
| Codificare produs (J22) | 7150 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ISO$RN1204001NA$$00 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
