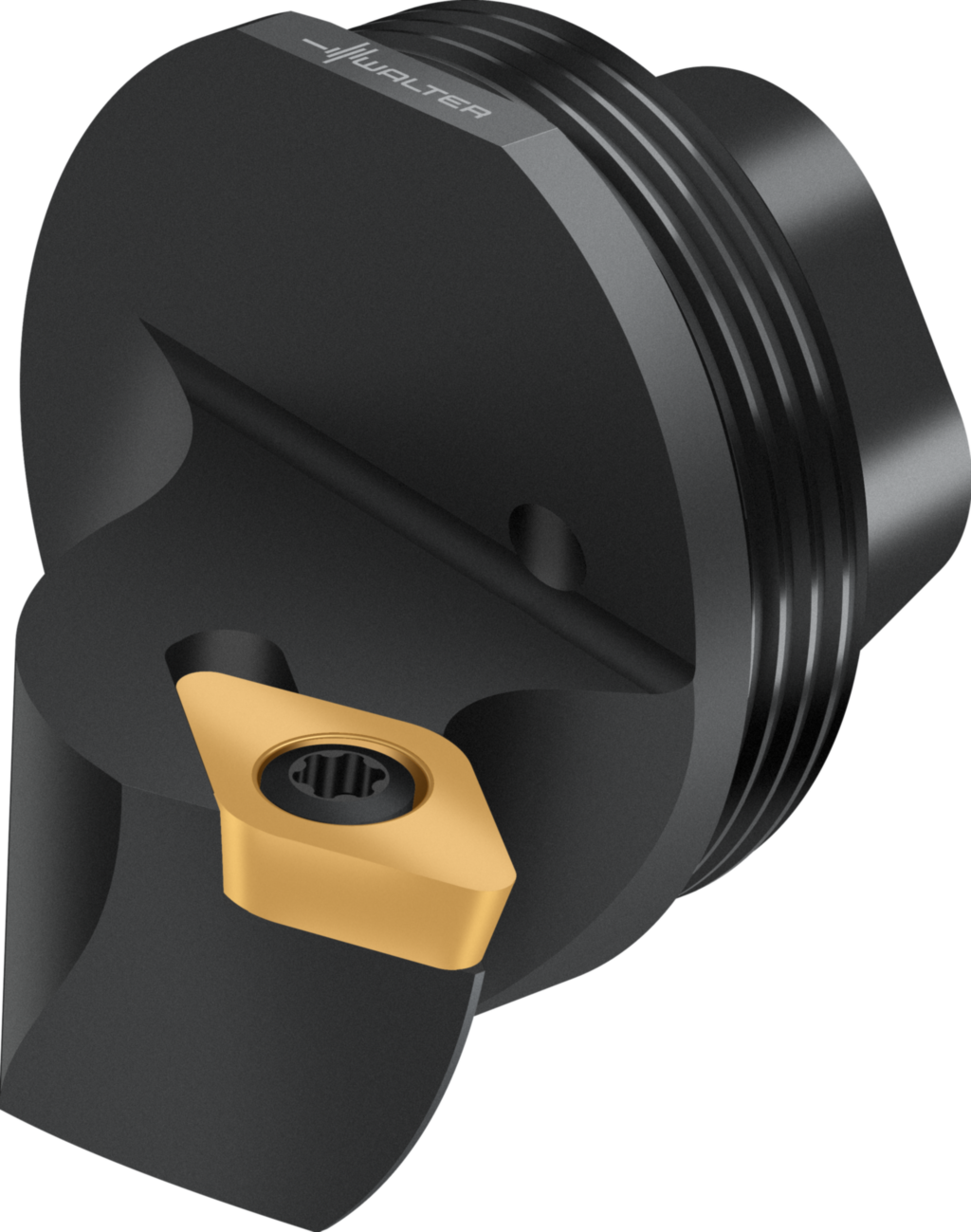

Cap de frezare interschimbabil – Strângere cu şurub Q25-SDXCR-17018-11 7956474
Cap de frezare interschimbabil – Strângere cu şurub Q...-SDXC • Walter Turn • metric • QuadFit • Dreapta • plăcuţă rombică • DC .. 11T3 ..
| Producător | Walter |
|---|
| Cod producător | Q25-SDXCR-17018-11 |
|---|
| Cod articol | 7956474 |
|---|
| EAN | 0636358914 |
|---|
| Tip | Cap de frezare interschimbabil – Strângere cu şurub |
|---|
| Greutate netă | 0,080 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Evacuare liberă a aşchiilor din gaura de răcire
- Schimbarea rapidă şi precisă a sculei (±0,002 mm)
- Timpi neproductivi mai puţini datorită schimbării rapide a sculei
Date tehnice
| Coolant pressure (CP) | 80 bar |
|---|
| Diametrul de îmbinare (d1) | Q25 |
|---|
| Diametrul minim (Dmin) | 32 mm |
|---|
| Unghi de degajare ortogonal (γ) | 0° |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Unghiul de atac (KAPR) | 62,5° |
|---|
| Unghi de înclinare (λs) | -6° |
|---|
| Lungimea totală (l20) | 24,3 mm |
|---|
| Lungime în consolă (l4) | 18 mm |
|---|
| Codificare sculă (Codificare) | Q25-SDXCR-17018-11 |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 11 |
|---|
| Plăcuţe amovibile posibile (Tip) | DC .. 11T3 .. |
|---|
| Lăţimea funcţională (f) | 17 mm |
|---|
| Greutatea (Greutate) | 0,08 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 11,6 mm |
|---|
| Lăţime funcţională (A2) | 17 mm |
|---|
| Lungime funcţională (A3) | 18 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 24,3 mm |
|---|
| Coadă, pe partea maşinii (C11) | SGL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Masă (greutate) (D7) | 0,08 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 55° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Număr articol (J21) | Q25-SDXCR-17018-11 |
|---|
| Codificare produs (J22) | 7316 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$DC11T3003****** |
|---|
| Codificare plăcuţă amovibilă (J42) | DCMT 11 T3 08 |
|---|
| Codare loc de separare pe partea maşinii (J6) | SGL01A0250$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DFI |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
