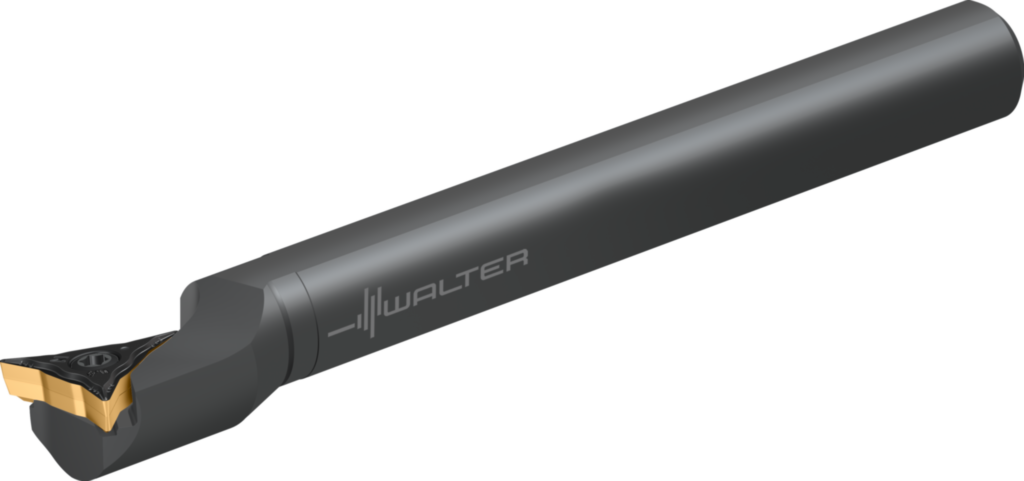

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211.12SL-WL17 8797521

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211.12SL-WL17

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211 • inch • Coadă cilindrică cu suprafaţă de strângere • Stânga • plăcuţă cu profil special • WL .. 1703 ..

ProducătorWalter
Cod producătorW1211.12SL-WL17
Cod articol8797521
EAN4063467322029
TipBară pentru strunjire interioară – sistem de strunjire de copiere
Greutate netă0,488 kg
DisponibilitateUnelte standard pe stoc

Avantaje

Date tehnice

Coolant pressure (CP)80 bar
Diametrul barei de lărgire/alezare d 1 (d1)0,75 inch
Diametrul minim al burghiului (Dmin)0,984 inch
Unghi de degajare ortogonal (γ)-3,2°
Înălţimea cozii (h)0,729 inch
Sensul de aşchiere (HAND)L
Unghiul de atac (KAPR)107,5°
Unghi de înclinare (λs)7,5°
Lungimea totală (l1)10,063 inch
Lungime minimă în consolă (l4)0,906 inch
Codificare sculă (Codificare)W1211.12SL-WL17
Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii)17
Plăcuţe amovibile posibile (Tip)WL17..
Lăţimea funcţională (f)0,543 inch
Lungimea muchiei aşchietoare (A1)17 mm
Lăţime funcţională (A2)13,8 mm
Lungime funcţională (A3)255,6 mm
Înălţime de funcţionare (A4)0 mm
Diametrul minim al găurii (A6)25 mm
Lungime în consolă (B3)254 mm
Cantitate rezerve de reascuţire (B5)254 mm
Coadă, pe partea maşinii (C11)ZYL
Formă adaptor, pe partea maşinii (C12)22
Variantă de adaptor, pe partea maşinii (C14)3
Tip de preluare, pe partea maşinii (C15)5
Mărime adaptor, pe partea maşinii (C2)750
Diametru de prindere, pe partea maşinii (C3)19,05 mm
Masă (greutate) (D7)0,488 kg
Tipul de unghi de atac (E2)B
Unghi de colţ plăcuţă amovibilă (E3)35°
Formă suport (F2)G
Tip de fixare plăcuţă amovibilă (F5)S
Intrare agent de lubrifiere/răcire (H21)1
Ieşire agent de lubrifiere/răcire (H22)3
Număr articol (J21)W1211.12SL-WL17
Codificare produs (J22)7882
Siglă companie (J3)W
Codare loc de separare plăcuţă amovibilă (J41)WR$$WL1703**3******
Codificare plăcuţă amovibilă (J42)WL17-VC050804N-FM4
Codare loc de separare pe partea maşinii (J6)ZYL22R7500$$$$
