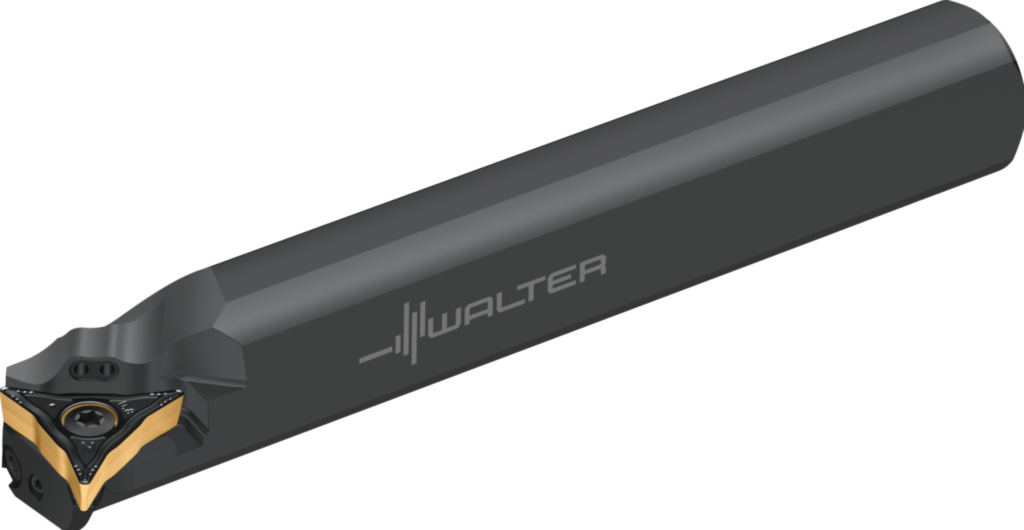

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211-25TR-WL25 8138216

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211-25TR-WL25

Bară pentru strunjire interioară – sistem de strunjire de copiere W1211 • Walter Turn • metric • Coadă cilindrică cu suprafaţă de strângere • Dreapta • plăcuţă cu profil special • WL .. 2504 .. • Răcire de precizie

ProducătorWalter
Cod producătorW1211-25TR-WL25
Cod articol8138216
EAN0689850921
TipBară pentru strunjire interioară – sistem de strunjire de copiere
Greutate netă0,907 kg
DisponibilitateUnelte standard pe stoc

Avantaje

Date tehnice

Coolant pressure (CP)80 bar
Diametrul barei de lărgire/alezare d 1 (d1)25 mm
Diametrul minim al burghiului (Dmin)32 mm
Unghi de degajare ortogonal (γ)-1,3°
Înălţimea cozii (h)23 mm
Sensul de aşchiere (HAND)R
Unghiul de atac (KAPR)107,5°
Unghi de înclinare (λs)-7,5°
Lungimea totală (l1)300 mm
Lungime minimă în consolă (l4)35 mm
Codificare sculă (Codificare)W1211-25TR-WL25
Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii)25
Plăcuţe amovibile posibile (Tip)WL25..
Lăţimea funcţională (f)17 mm
Lungimea muchiei aşchietoare (A1)25 mm
Lăţime funcţională (A2)17 mm
Lungime funcţională (A3)300 mm
Înălţime de funcţionare (A4)0 mm
Diametrul minim al găurii (A6)32 mm
Lungime în consolă (B3)300 mm
Cantitate rezerve de reascuţire (B5)300 mm
Coadă, pe partea maşinii (C11)ZYL
Formă adaptor, pe partea maşinii (C12)22
Variantă de adaptor, pe partea maşinii (C14)1
Tip de preluare, pe partea maşinii (C15)5
Mărime adaptor, pe partea maşinii (C2)250
Diametru de prindere, pe partea maşinii (C3)25 mm
Masă (greutate) (D7)0,907 kg
Tipul de unghi de atac (E2)B
Unghi de colţ plăcuţă amovibilă (E3)35°
Formă suport (F2)G
Tip de fixare plăcuţă amovibilă (F5)S
Intrare agent de lubrifiere/răcire (H21)1
Ieşire agent de lubrifiere/răcire (H22)7
Număr articol (J21)W1211-25TR-WL25
Codificare produs (J22)7882
Siglă companie (J3)W
Codare loc de separare plăcuţă amovibilă (J41)WR$$WL2504**3******
Codificare plăcuţă amovibilă (J42)WL25-VC0708N-MM4
Codare loc de separare pe partea maşinii (J6)ZYL22G2500$$$$
