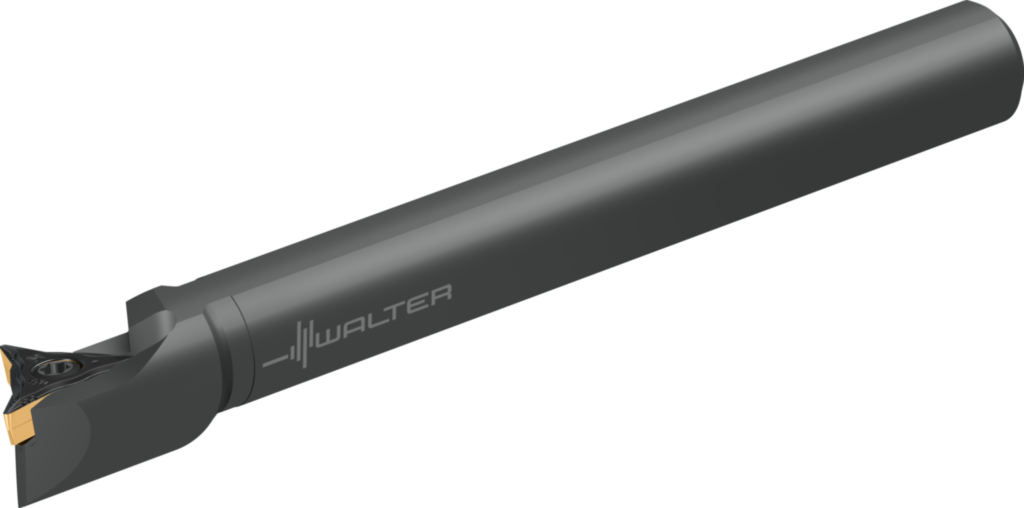

Bară pentru strunjire interioară – sistem de strunjire de copiere W1210-16RL-WL17 8341687

Bară pentru strunjire interioară – sistem de strunjire de copiere W1210-16RL-WL17

Bară pentru strunjire interioară – sistem de strunjire de copiere W1210 • Walter Turn • metric • Coadă cilindrică cu suprafaţă de strângere • Stânga • plăcuţă cu profil special • WL .. 1703 ..

ProducătorWalter
Cod producătorW1210-16RL-WL17
Cod articol8341687
EAN4063464968169
TipBară pentru strunjire interioară – sistem de strunjire de copiere
Greutate netă0,255 kg
DisponibilitateUnelte standard pe stoc

Avantaje

Date tehnice

Coolant pressure (CP)80 bar
Diametrul barei de lărgire/alezare d 1 (d1)16 mm
Diametrul minim al burghiului (Dmin)22 mm
Unghi de degajare ortogonal (γ)-2,4°
Înălţimea cozii (h)15 mm
Sensul de aşchiere (HAND)L
Unghiul de atac (KAPR)72,5°
Unghi de înclinare (λs)-7,6°
Lungimea totală (l1)207 mm
Lungimea maximă în consolă (l4)23 mm
Codificare sculă (Codificare)W1210-16RL-WL17
Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii)17
Plăcuţe amovibile posibile (Tip)WL17..
Lăţime funcţională (A2)13 mm
Lungime funcţională (A3)207 mm
Înălţime de funcţionare (A4)0 mm
Diametrul minim al găurii (A6)22 mm
Lungime în consolă (B3)207 mm
Cantitate rezerve de reascuţire (B5)207 mm
Coadă, pe partea maşinii (C11)ZYL
Formă adaptor, pe partea maşinii (C12)22
Variantă de adaptor, pe partea maşinii (C14)1
Tip de preluare, pe partea maşinii (C15)5
Mărime adaptor, pe partea maşinii (C2)160
Diametru de prindere, pe partea maşinii (C3)16 mm
Masă (greutate) (D7)0,255 kg
Tipul de unghi de atac (E2)B
Unghi de colţ plăcuţă amovibilă (E3)35°
Formă suport (F2)G
Tip de fixare plăcuţă amovibilă (F5)S
Intrare agent de lubrifiere/răcire (H21)1
Ieşire agent de lubrifiere/răcire (H22)3
Număr articol (J21)W1210-16RL-WL17
Codificare produs (J22)7881
Siglă companie (J3)W
Codare loc de separare plăcuţă amovibilă (J41)WR$$WL1703**3******
Codificare plăcuţă amovibilă (J42)WL17-VC050804N-FM4
Codare loc de separare pe partea maşinii (J6)ZYL22G1600$$$$
Dispozitiv de stocare (J7)0
Procedee de prelucrare (J8)DFI
