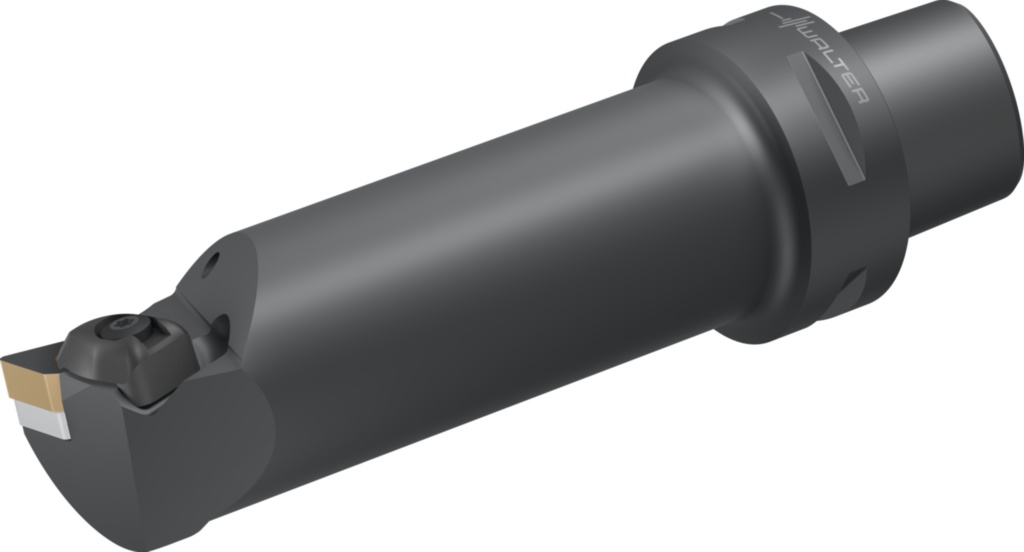

Bară pentru strunjire interioară – fixare rigidă C5-DDUNL-27140-15 5522855
Bară pentru strunjire interioară – fixare rigidă C...-DDUN • Walter Turn • metric • Walter Capto TM ISO 26623 • Stânga • C5 • 40mm • plăcuţă rombică • DN .. 1506 ..
| Producător | Walter |
|---|
| Cod producător | C5-DDUNL-27140-15 |
|---|
| Cod articol | 5522855 |
|---|
| EAN | 0590763967 |
|---|
| Tip | Bară pentru strunjire interioară – fixare rigidă |
|---|
| Greutate netă | 1,476 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Funcţionalitatea este asigurată şi în „mediu murdar”, de exemplu, prelucrarea fontei cenuşii
- Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
- Schimbarea cu aceeaşi cheie a plăcuţei amovibile şi a plăcuţei de aşezare
Date tehnice
| Diametrul corpului (d2) | 40 mm |
|---|
| Coolant pressure (CP) | 80 bar |
|---|
| Diametrul de îmbinare (d1) | C5 |
|---|
| Diametrul minim (Dmin) | 50 mm |
|---|
| Unghi de degajare ortogonal (γ) | -6° |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Unghiul de atac (KAPR) | 93° |
|---|
| Unghi de înclinare (λs) | -11° |
|---|
| Lungimea funcţională (l16) | 118 mm |
|---|
| Lungime în consolă (l4) | 140 mm |
|---|
| Codificare sculă (Codificare) | C5-DDUNL-27140-15 |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 15 |
|---|
| Plăcuţe amovibile posibile (Tip) | DN .. 1506 .. |
|---|
| Lăţimea funcţională (f) | 27 mm |
|---|
| Lungimea muchiei aşchietoare (A1) | 15,5 mm |
|---|
| Lăţime funcţională (A2) | 27 mm |
|---|
| Lungime funcţională (A3) | 140 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Diametrul minim al găurii (A6) | 50 mm |
|---|
| Diametrul corpului, redus (A9) | 40 mm |
|---|
| Lungime utilă (B4) | 118 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 170 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Masă (greutate) (D7) | 1,476 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 55° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | D |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 5 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | C5-DDUNL-27140-15 |
|---|
| Codificare produs (J22) | 6261 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$DN1506002****** |
|---|
| Codificare plăcuţă amovibilă (J42) | DNMG 15 06 08 |
|---|
