Bară pentru strunjire interioară – fixare cu şuruburi E06M-SDUCL2 5364754

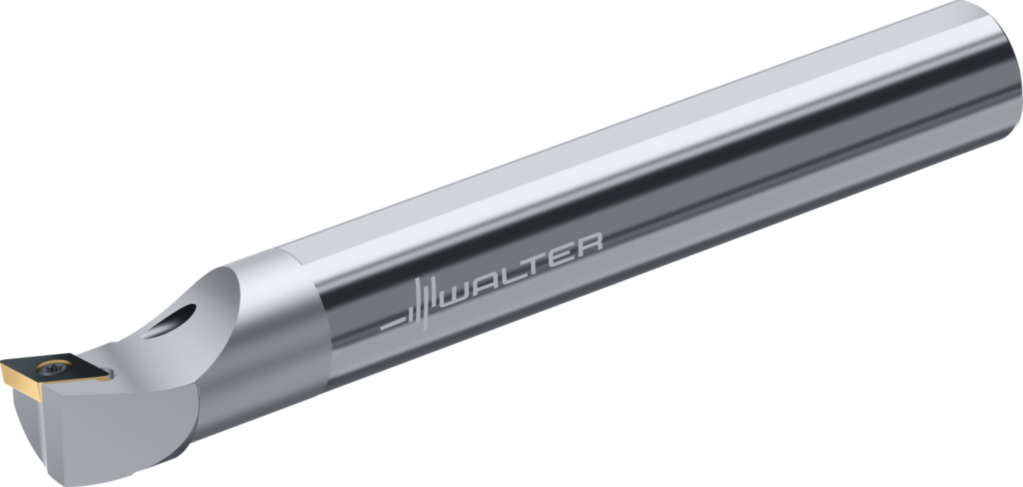

Bară pentru strunjire interioară – fixare cu şuruburi E06M-SDUCL2

Bară pentru strunjire interioară – fixare cu şuruburi E...-SDUC • Walter Turn • inch • Coadă cilindrică cu suprafaţă de strângere • Stânga • 10mm • plăcuţă rombică • DC .. 0702 ..

ProducătorWalter
Cod producătorE06M-SDUCL2
Cod articol5364754
EAN0562587921
TipBară pentru strunjire interioară – fixare cu şuruburi
Greutate netă0,137 kg
DisponibilitateUnelte standard pe stoc

Avantaje

Date tehnice

Coolant pressure (CP)10 bar
Diametrul de îmbinare (d1)0,375 inch
Diametrul minim (Dmin)0,598 inch
Unghi de degajare ortogonal (γ)0°
Înălţimea cozii (h)0,336 inch
Sensul de aşchiere (HAND)L
Unghiul de atac (KAPR)93°
Unghi de înclinare (λs)-7°
Lungimea funcţională (l1)6 inch
Codificare sculă (Codificare)E06M-SDUCL2
Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii)7
Plăcuţe amovibile posibile (Tip)DC .. 0702 ..
Lăţimea funcţională (f)0,375 inch
Lungimea muchiei aşchietoare (A1)7,7 mm
Lăţime funcţională (A2)9,525 mm
Lungime funcţională (A3)152,4 mm
Înălţime de funcţionare (A4)0 mm
Diametrul minim al găurii (A6)15,2 mm
Lungime în consolă (B3)152,4 mm
Cantitate rezerve de reascuţire (B5)152,4 mm
Coadă, pe partea maşinii (C11)ZYL
Formă adaptor, pe partea maşinii (C12)22
Variantă de adaptor, pe partea maşinii (C14)3
Tip de preluare, pe partea maşinii (C15)5
Mărime adaptor, pe partea maşinii (C2)375
Diametru de prindere, pe partea maşinii (C3)9,525 mm
Masă (greutate) (D7)0,137 kg
Tipul de unghi de atac (E2)B
Unghi de colţ plăcuţă amovibilă (E3)55°
Formă suport (F2)G
Tip de fixare plăcuţă amovibilă (F5)S
Intrare agent de lubrifiere/răcire (H21)1
Ieşire agent de lubrifiere/răcire (H22)3
Număr articol (J21)E06M-SDUCL2
Codificare produs (J22)106
Siglă companie (J3)W
Codare loc de separare plăcuţă amovibilă (J41)ISO$DC0702003******
Codificare plăcuţă amovibilă (J42)DCMT 2(1.5)1
Codare loc de separare pe partea maşinii (J6)ZYL22R3750$$$$
Dispozitiv de stocare (J7)0
