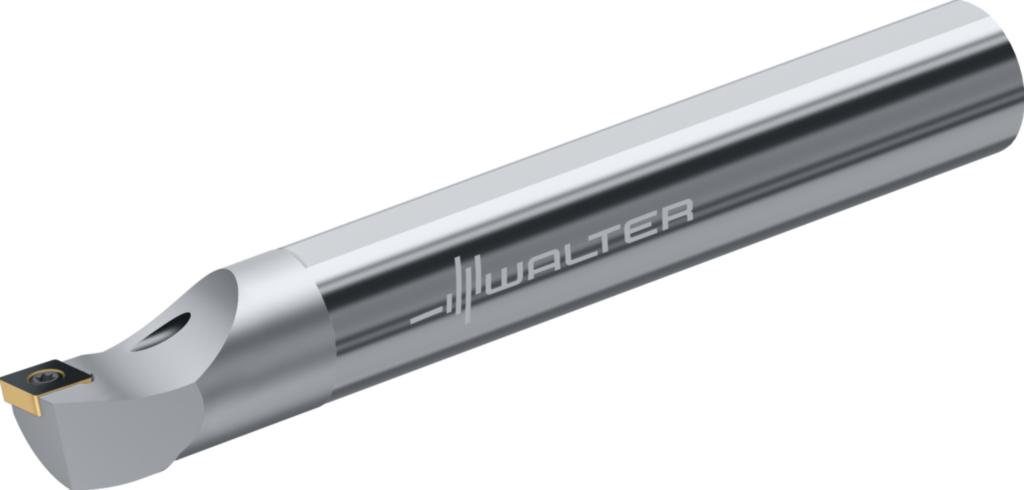

Bară pentru strunjire interioară – fixare cu şuruburi E06M-SCLCL2 5204752

Bară pentru strunjire interioară – fixare cu şuruburi E06M-SCLCL2

Bară pentru strunjire interioară – fixare cu şuruburi E...-SCLC • Walter Turn • inch • Coadă cilindrică cu suprafaţă de strângere • Stânga • 10mm • plăcuţă rombică • CC .. 0602 ..

ProducătorWalter
Cod producătorE06M-SCLCL2
Cod articol5204752
EAN0576884921
TipBară pentru strunjire interioară – fixare cu şuruburi
Greutate netă0,135 kg
DisponibilitateUnelte standard pe stoc

Avantaje

Date tehnice

Coolant pressure (CP)10 bar
Diametrul de îmbinare (d1)0,375 inch
Diametrul minim (Dmin)0,48 inch
Unghi de degajare ortogonal (γ)0°
Sensul de aşchiere (HAND)L
Unghiul de atac (KAPR)95°
Unghi de înclinare (λs)-10,696°
Lungimea funcţională (l1)6 inch
Codificare sculă (Codificare)E06M-SCLCL2
Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii)6
Plăcuţe amovibile posibile (Tip)CC .. 0602 ..
Lăţimea funcţională (f)0,25 inch
Greutatea (Greutate)0,298 lbs
Lungimea muchiei aşchietoare (A1)6,4 mm
Lăţime funcţională (A2)6,35 mm
Lungime funcţională (A3)152,4 mm
Înălţime de funcţionare (A4)0 mm
Diametrul minim al găurii (A6)12,2 mm
Lungime în consolă (B3)152,4 mm
Cantitate rezerve de reascuţire (B5)152,4 mm
Coadă, pe partea maşinii (C11)ZYL
Formă adaptor, pe partea maşinii (C12)22
Variantă de adaptor, pe partea maşinii (C14)3
Tip de preluare, pe partea maşinii (C15)5
Mărime adaptor, pe partea maşinii (C2)375
Diametru de prindere, pe partea maşinii (C3)9,525 mm
Înălţimea cozii (C4)9,119 mm
Masă (greutate) (D7)0,135 kg
Tipul de unghi de atac (E2)B
Unghi de colţ plăcuţă amovibilă (E3)80°
Formă suport (F2)G
Tip de fixare plăcuţă amovibilă (F5)S
Intrare agent de lubrifiere/răcire (H21)1
Ieşire agent de lubrifiere/răcire (H22)3
Număr articol (J21)E06M-SCLCL2
Codificare produs (J22)105
Siglă companie (J3)W
Codare loc de separare plăcuţă amovibilă (J41)ISO$CC0602003******
Codificare plăcuţă amovibilă (J42)CCMT 2(1.5)1
Codare loc de separare pe partea maşinii (J6)ZYL22R3750$$$$
