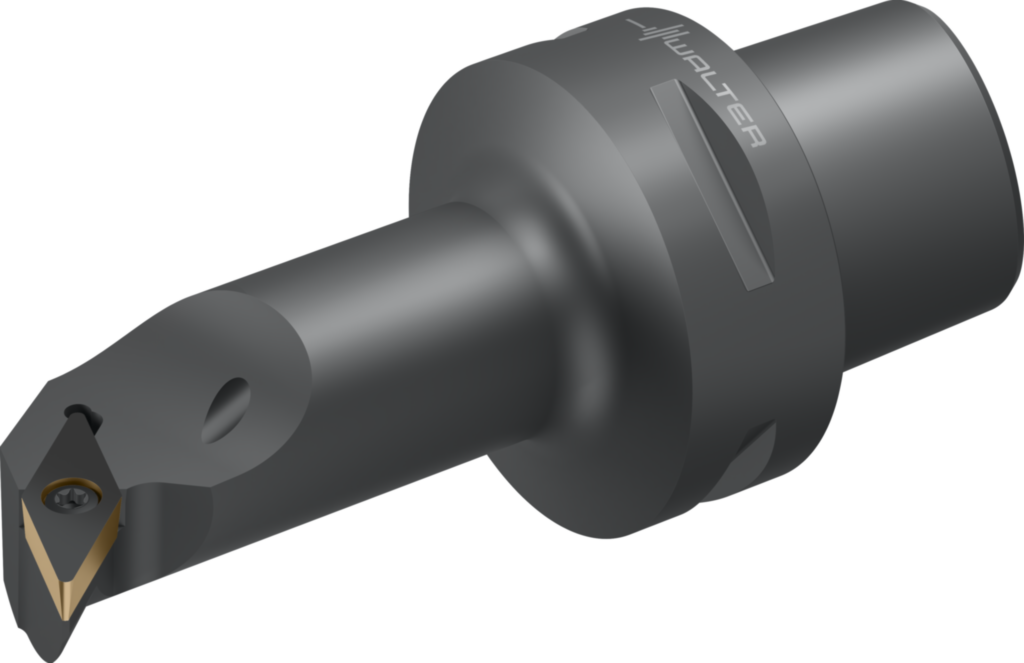

Bară pentru strunjire interioară – fixare cu şuruburi C6-SVQBR-22120-16 5205582
Bară pentru strunjire interioară – fixare cu şuruburi C...-SVQB • Walter Turn • metric • Walter Capto TM ISO 26623 • Dreapta • C6 • 32mm • plăcuţă rombică • VB .. 1604 ..
| Producător | Walter |
|---|
| Cod producător | C6-SVQBR-22120-16 |
|---|
| Cod articol | 5205582 |
|---|
| EAN | 0577439967 |
|---|
| Tip | Bară pentru strunjire interioară – fixare cu şuruburi |
|---|
| Greutate netă | 1,337 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Evacuare liberă a aşchiilor din gaura de răcire
- Fixare cu şuruburi Torx Plus pentru obţinerea unor cupluri de strângere mai mari
- Schimbarea cu aceeaşi cheie a plăcuţei amovibile şi a plăcuţei de aşezare
Date tehnice
| Diametrul corpului (d2) | 32 mm |
|---|
| Coolant pressure (CP) | 80 bar |
|---|
| Diametrul de îmbinare (d1) | C6 |
|---|
| Diametrul minim (Dmin) | 40 mm |
|---|
| Unghi de degajare ortogonal (γ) | 0° |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Unghiul de atac (KAPR) | 107,5° |
|---|
| Unghi de înclinare (λs) | -10,9° |
|---|
| Lungimea funcţională (l16) | 94 mm |
|---|
| Lungime în consolă (l4) | 120 mm |
|---|
| Codificare sculă (Codificare) | C6-SVQBR-22120-16 |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 16 |
|---|
| Plăcuţe amovibile posibile (Tip) | VB .. 1604 .. |
|---|
| Lăţimea funcţională (f) | 22 mm |
|---|
| Lungimea muchiei aşchietoare (A1) | 16,5 mm |
|---|
| Lăţime funcţională (A2) | 22 mm |
|---|
| Lungime funcţională (A3) | 120 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Diametrul minim al găurii (A6) | 40 mm |
|---|
| Diametrul corpului, redus (A9) | 32 mm |
|---|
| Lungime utilă (B4) | 94 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 158 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 630 |
|---|
| Masă (greutate) (D7) | 1,337 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 35° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | C6-SVQBR-22120-16 |
|---|
| Codificare produs (J22) | 103 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$VC1604003****** |
|---|
| Codificare plăcuţă amovibilă (J42) | VBMT 16 04 08 |
|---|
