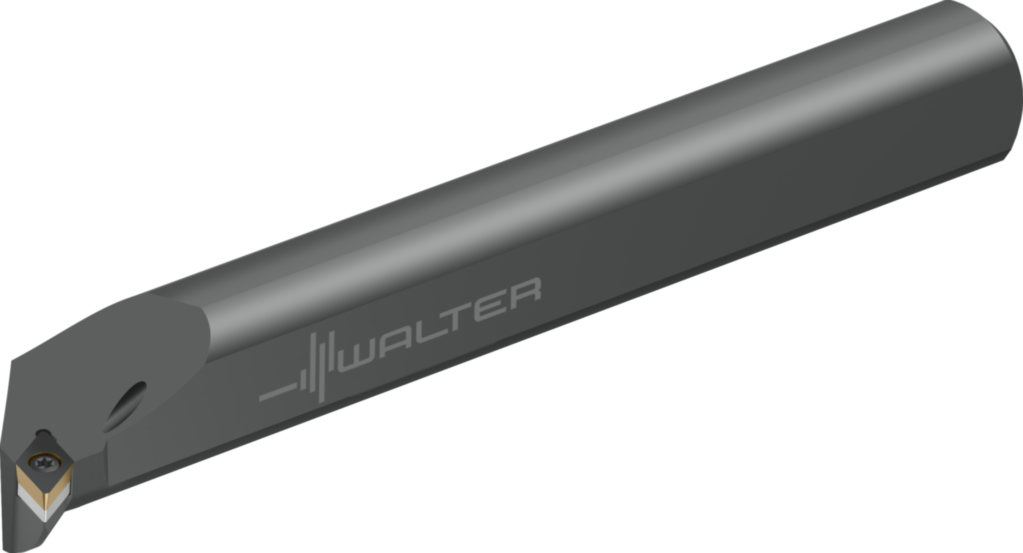

Bară pentru strunjire interioară – fixare cu şuruburi A16T-SDUCR3 5204729

Bară pentru strunjire interioară – fixare cu şuruburi A16T-SDUCR3

Bară pentru strunjire interioară – fixare cu şuruburi A...-SDUC • Walter Turn • inch • Coadă cilindrică cu suprafaţă de strângere • Dreapta • 25mm • plăcuţă rombică • DC .. 11T3 ..

ProducătorWalter
Cod producătorA16T-SDUCR3
Cod articol5204729
EAN0576861921
TipBară pentru strunjire interioară – fixare cu şuruburi
Greutate netă1,000 kg
DisponibilitateUnelte standard pe stoc

Avantaje

Date tehnice

Coolant pressure (CP)10 bar
Diametrul de îmbinare (d1)1 inch
Diametrul minim (Dmin)1,299 inch
Unghi de degajare ortogonal (γ)0°
Înălţimea cozii (h)0,906 inch
Sensul de aşchiere (HAND)R
Unghiul de atac (KAPR)93°
Unghi de înclinare (λs)-3,161°
Lungimea funcţională (l1)12 inch
Codificare sculă (Codificare)A16T-SDUCR3
Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii)11
Plăcuţe amovibile posibile (Tip)DC .. 11T3 ..
Lăţimea funcţională (f)0,75 inch
Lungimea muchiei aşchietoare (A1)11,6 mm
Lăţime funcţională (A2)19,05 mm
Lungime funcţională (A3)304,8 mm
Înălţime de funcţionare (A4)0 mm
Diametrul minim al găurii (A6)33 mm
Lungime în consolă (B3)304,8 mm
Cantitate rezerve de reascuţire (B5)304,8 mm
Coadă, pe partea maşinii (C11)ZYL
Formă adaptor, pe partea maşinii (C12)22
Variantă de adaptor, pe partea maşinii (C14)3
Tip de preluare, pe partea maşinii (C15)5
Mărime adaptor, pe partea maşinii (C2)1000
Diametru de prindere, pe partea maşinii (C3)25,4 mm
Masă (greutate) (D7)1 kg
Tipul de unghi de atac (E2)B
Unghi de colţ plăcuţă amovibilă (E3)55°
Formă suport (F2)G
Tip de fixare plăcuţă amovibilă (F5)S
Intrare agent de lubrifiere/răcire (H21)1
Ieşire agent de lubrifiere/răcire (H22)3
Număr articol (J21)A16T-SDUCR3
Codificare produs (J22)92
Siglă companie (J3)W
Codare loc de separare plăcuţă amovibilă (J41)ISO$DC11T3003******
Codificare plăcuţă amovibilă (J42)DCMT 3(2.5)2
Codare loc de separare pe partea maşinii (J6)ZYL22S1000$$$$
Dispozitiv de stocare (J7)0
