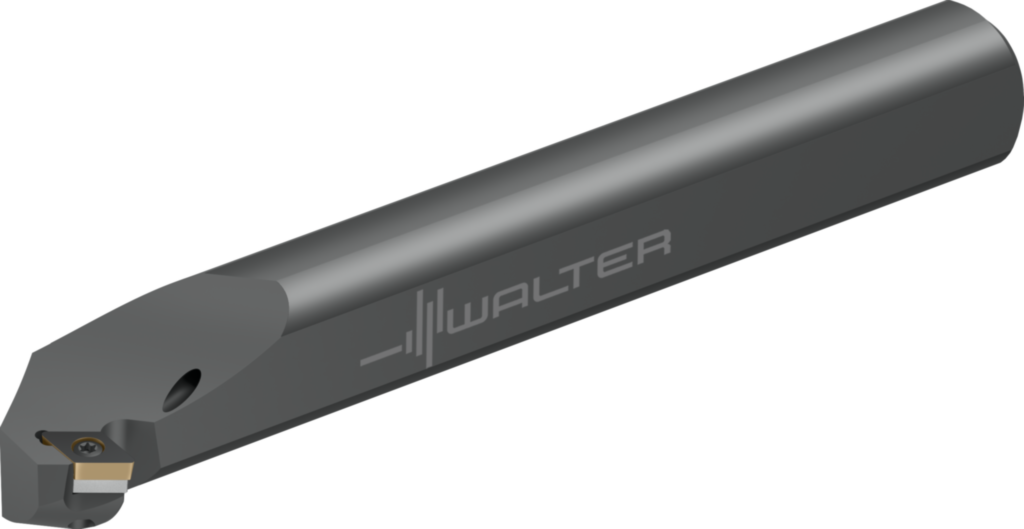

Bară pentru strunjire interioară – fixare cu şuruburi A16T-SDUCR2-X 7394686

Bară pentru strunjire interioară – fixare cu şuruburi A16T-SDUCR2-X

Bară pentru strunjire interioară – fixare cu şuruburi A...-SDUC...-X • Walter Turn • inch • Coadă cilindrică cu suprafaţă de strângere • Dreapta • 25mm • plăcuţă rombică • DC .. 0702 ..

ProducătorWalter
Cod producătorA16T-SDUCR2-X
Cod articol7394686
EAN0901858921
TipBară pentru strunjire interioară – fixare cu şuruburi
Greutate netă1,020 kg
DisponibilitateUnelte standard pe stoc

Avantaje

Date tehnice

Coolant pressure (CP)10 bar
Diametrul de îmbinare (d1)1 inch
Diametrul minim (Dmin)1,299 inch
Unghi de degajare ortogonal (γ)0°
Înălţimea cozii (h)0,906 inch
Sensul de aşchiere (HAND)R
Unghiul de atac (KAPR)93°
Unghi de înclinare (λs)-0,9°
Lungimea funcţională (l1)12 inch
Lungimea totală (l20)12,48 inch
Codificare sculă (Codificare)A16T-SDUCR2-X
Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii)7
Plăcuţe amovibile posibile (Tip)DC .. 0702 ..
Lungimea muchiei aşchietoare (A1)7,7 mm
Lăţime funcţională (A2)19,05 mm
Lungime funcţională (A3)304,8 mm
Înălţime de funcţionare (A4)0 mm
Diametrul minim al găurii (A6)33 mm
Lungime în consolă (B3)317 mm
Cantitate rezerve de reascuţire (B5)317 mm
Coadă, pe partea maşinii (C11)ZYL
Formă adaptor, pe partea maşinii (C12)22
Variantă de adaptor, pe partea maşinii (C14)3
Tip de preluare, pe partea maşinii (C15)5
Mărime adaptor, pe partea maşinii (C2)1000
Diametru de prindere, pe partea maşinii (C3)25,4 mm
Masă (greutate) (D7)1,02 kg
Tipul de unghi de atac (E2)B
Unghi de colţ plăcuţă amovibilă (E3)55°
Formă suport (F2)G
Tip de fixare plăcuţă amovibilă (F5)S
Intrare agent de lubrifiere/răcire (H21)1
Ieşire agent de lubrifiere/răcire (H22)3
Număr articol (J21)A16T-SDUCR2-X
Codificare produs (J22)91
Siglă companie (J3)W
Codare loc de separare plăcuţă amovibilă (J41)ISO$DC0702003******
Codificare plăcuţă amovibilă (J42)DCMT 2(1.5)1
Codare loc de separare pe partea maşinii (J6)ZYL22S1000$$$$
Dispozitiv de stocare (J7)0
