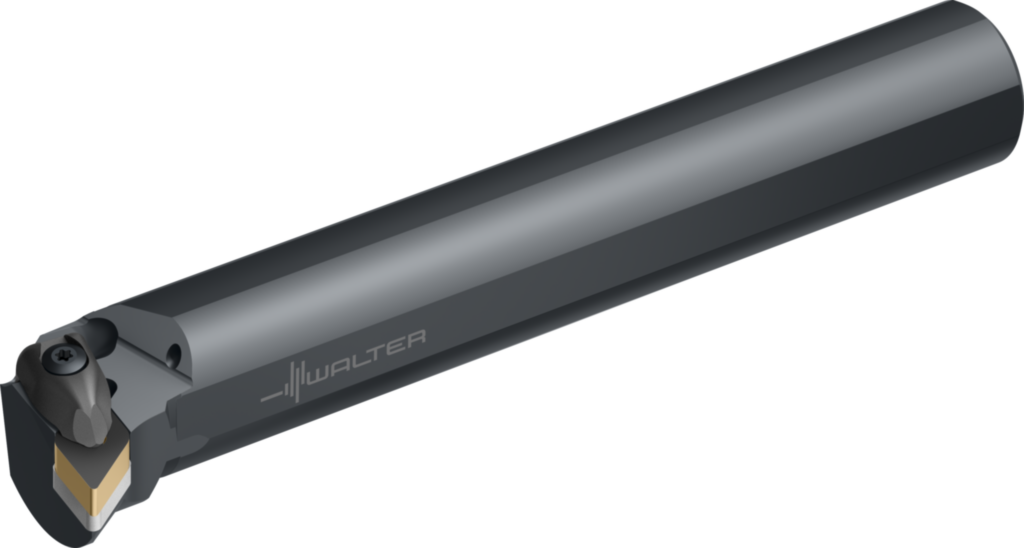

Bară de strunjire – strângere rigidă A32T-DDUNR11 5522833
Bară de strunjire – strângere rigidă A...-DDUN • Walter Turn • metric • Coadă cilindrică cu suprafaţă de strângere • Dreapta • 32mm • plăcuţă rombică • DN .. 1104 ..
| Producător | Walter |
|---|
| Cod producător | A32T-DDUNR11 |
|---|
| Cod articol | 5522833 |
|---|
| EAN | 0590744912 |
|---|
| Tip | Bară de strunjire – strângere rigidă |
|---|
| Greutate netă | 1,677 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Funcţionalitatea este asigurată şi în „mediu murdar”, de exemplu, prelucrarea fontei cenuşii
- Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
- Schimbarea cu aceeaşi cheie a plăcuţei amovibile şi a plăcuţei de aşezare
Date tehnice
| Coolant pressure (CP) | 10 bar |
|---|
| Diametrul de îmbinare (d1) | 32 mm |
|---|
| Diametrul minim (Dmin) | 40 mm |
|---|
| Unghi de degajare ortogonal (γ) | -6° |
|---|
| Înălţimea cozii (h) | 30 mm |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Unghiul de atac (KAPR) | 93° |
|---|
| Unghi de înclinare (λs) | -10° |
|---|
| Lungimea funcţională (l1) | 300 mm |
|---|
| Codificare sculă (Codificare) | A32T-DDUNR11 |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 11 |
|---|
| Plăcuţe amovibile posibile (Tip) | DN .. 1104 .. |
|---|
| Lăţimea funcţională (f) | 22 mm |
|---|
| Greutatea (Greutate) | 1,677 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 11,6 mm |
|---|
| Lăţime funcţională (A2) | 22 mm |
|---|
| Lungime funcţională (A3) | 300 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Diametrul minim al găurii (A6) | 40 mm |
|---|
| Lungime în consolă (B3) | 300 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 300 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 22 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 320 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 32 mm |
|---|
| Masă (greutate) (D7) | 1,677 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 55° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | D |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Număr articol (J21) | A32T-DDUNR11 |
|---|
| Codificare produs (J22) | 78 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$DN1104002****** |
|---|
| Codificare plăcuţă amovibilă (J42) | DNMG 11 04 08 |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL22G3200$$$$ |
|---|
