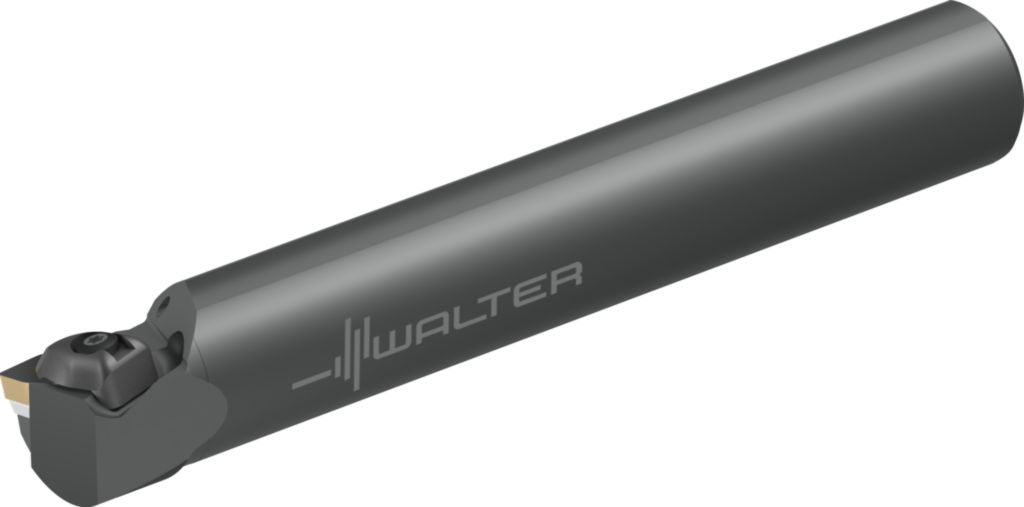

Bară de strunjire – strângere rigidă A20T-DWLNL3 5097488
Bară de strunjire – strângere rigidă A...-DWLN • Walter Turn • inch • Coadă cilindrică cu suprafaţă de strângere • Stânga • 32mm • plăcuţă trigonală • WN .. 0604 ..
| Producător | Walter |
|---|
| Cod producător | A20T-DWLNL3 |
|---|
| Cod articol | 5097488 |
|---|
| EAN | 0523019912 |
|---|
| Tip | Bară de strunjire – strângere rigidă |
|---|
| Greutate netă | 1,769 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Funcţionalitatea este asigurată şi în „mediu murdar”, de exemplu, prelucrarea fontei cenuşii
- Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
- Schimbarea cu aceeaşi cheie a plăcuţei amovibile şi a plăcuţei de aşezare
Date tehnice
| Coolant pressure (CP) | 10 bar |
|---|
| Diametrul de îmbinare (d1) | 1,25 inch |
|---|
| Diametrul minim (Dmin) | 1,705 inch |
|---|
| Unghi de degajare ortogonal (γ) | -6° |
|---|
| Înălţimea cozii (h) | 1,181 inch |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Unghiul de atac (KAPR) | 95° |
|---|
| Unghi de înclinare (λs) | -10° |
|---|
| Lungimea funcţională (l1) | 12 inch |
|---|
| Codificare sculă (Codificare) | A20T-DWLNL3 |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 6 |
|---|
| Plăcuţe amovibile posibile (Tip) | WN .. 0604 .. |
|---|
| Lăţimea funcţională (f) | 1 inch |
|---|
| Lungimea muchiei aşchietoare (A1) | 6,5 mm |
|---|
| Lăţime funcţională (A2) | 25,4 mm |
|---|
| Lungime funcţională (A3) | 304,8 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Diametrul minim al găurii (A6) | 43,3 mm |
|---|
| Lungime în consolă (B3) | 304,8 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 304,8 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 22 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 31,75 mm |
|---|
| Masă (greutate) (D7) | 1,769 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 80° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | D |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Număr articol (J21) | A20T-DWLNL3 |
|---|
| Codificare produs (J22) | 82 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$WN0604002****** |
|---|
| Codificare plăcuţă amovibilă (J42) | WNMG 332 |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL22S1250$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
