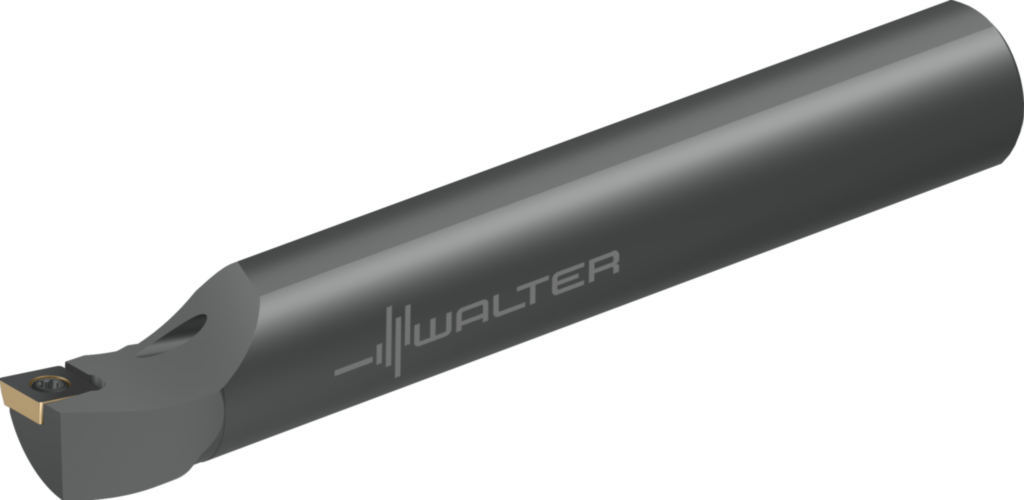

Bară de alezat – fixare cu şuruburi A06M-SCLPL2 7394708
Bară de alezat – fixare cu şuruburi A...-SCLP • Walter Turn • inch • Coadă cilindrică cu suprafaţă de strângere • Stânga • 10mm • plăcuţă rombică • CP .. 0602 ..
| Producător | Walter |
|---|
| Cod producător | A06M-SCLPL2 |
|---|
| Cod articol | 7394708 |
|---|
| EAN | 0901880921 |
|---|
| Tip | Bară de alezat – fixare cu şuruburi |
|---|
| Greutate netă | 0,060 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Avantaje
- Evacuare liberă a aşchiilor din gaura de răcire
- Fixare cu şuruburi Torx Plus pentru obţinerea unor cupluri de strângere mai mari
- Schimbarea cu aceeaşi cheie a plăcuţei amovibile şi a plăcuţei de aşezare
Date tehnice
| Coolant pressure (CP) | 10 bar |
|---|
| Diametrul de îmbinare (d1) | 0,375 inch |
|---|
| Diametrul minim (Dmin) | 0,48 inch |
|---|
| Unghi de degajare ortogonal (γ) | 4° |
|---|
| Înălţimea cozii (h) | 0,336 inch |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Unghiul de atac (KAPR) | 95° |
|---|
| Unghi de înclinare (λs) | -6,5° |
|---|
| Lungimea funcţională (l1) | 6 inch |
|---|
| Codificare sculă (Codificare) | A06M-SCLPL2 |
|---|
| Mărimea locaşului plăcuţei (Dimensiunea scaunului plăcii) | 6 |
|---|
| Plăcuţe amovibile posibile (Tip) | CP .. 0602 .. |
|---|
| Lăţimea funcţională (f) | 0,25 inch |
|---|
| Lungimea muchiei aşchietoare (A1) | 6,4 mm |
|---|
| Lăţime funcţională (A2) | 6,35 mm |
|---|
| Lungime funcţională (A3) | 152,4 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Diametrul minim al găurii (A6) | 12,2 mm |
|---|
| Lungime în consolă (B3) | 152,4 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 152,4 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 22 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 375 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 9,525 mm |
|---|
| Masă (greutate) (D7) | 0,06 kg |
|---|
| Tipul de unghi de atac (E2) | B |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 80° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Număr articol (J21) | A06M-SCLPL2 |
|---|
| Codificare produs (J22) | 6672 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$CP0602003****** |
|---|
| Codificare plăcuţă amovibilă (J42) | CPMT 2(1.5)1 |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL22R3750$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
