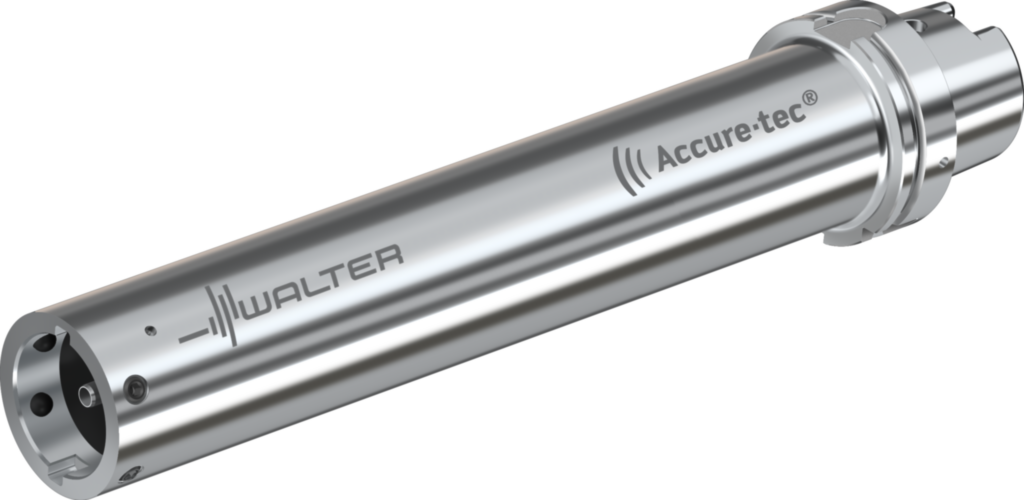

Adaptor tip de prindere HSK-T – Vibraţii amortizate A3001-H100T-QL80-421 7956093
Adaptor tip de prindere HSK-T – Vibraţii amortizate A3001-HSK-T • Accure·tec ® • metric • HSK - T • Neutru • 100mm
| Producător | Walter |
|---|
| Cod producător | A3001-H100T-QL80-421 |
|---|
| Cod articol | 7956093 |
|---|
| EAN | 0637400963 |
|---|
| Tip | Adaptor tip de prindere HSK-T – Vibraţii amortizate |
|---|
| Greutate netă | 19,400 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Coolant pressure (CP) | 80 bar |
|---|
| Codul dimensiunii de îmbinare (d11) | QL80 |
|---|
| Diametrul de îmbinare (d1) | 100 mm |
|---|
| Diametrul corpului (d12) | 80 mm |
|---|
| Adâncimea diametrului de prindere (l17) | 392 mm |
|---|
| Lungime utilă (l16) | 387 mm |
|---|
| Lungimea maximă în consolă (l4) | 421 mm |
|---|
| Codificare sculă (Codificare) | A3001-H100T-QL80-421 |
|---|
| Greutatea (Greutate) | 19,4 kg |
|---|
| Diametrul gulerului (A4) | 100 mm |
|---|
| Lungime diametru exterior 1 (B1) | 392 mm |
|---|
| Lungime diametru corp 2 (B2) | 387 mm |
|---|
| Lungime în consolă (B3) | 392 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 471 mm |
|---|
| Lungime funcţională (B71) | 392 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime funcţională (B73) | 0 mm |
|---|
| Coadă, pe partea maşinii (C11) | HSK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 7 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1000 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 100 mm |
|---|
| Lungime coadă (C4) | 50 mm |
|---|
| Coadă, pe partea piesei (C51) | SAW |
|---|
| Formă adaptor, pe partea piesei (C52) | 3 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 800 |
|---|
| Turaţie, maximă (D6) | 3000 1/min |
|---|
| Masă (greutate) (D7) | 19,4 kg |
|---|
| Sensul de aşchiere (E1) | N |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 3 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO12164-3 |
|---|
| Număr standard sub formă de litere (J11) | T |
|---|
| Număr articol (J21) | A3001-H100T-QL80-421 |
|---|
| Codificare produs (J22) | 7614 |
|---|
