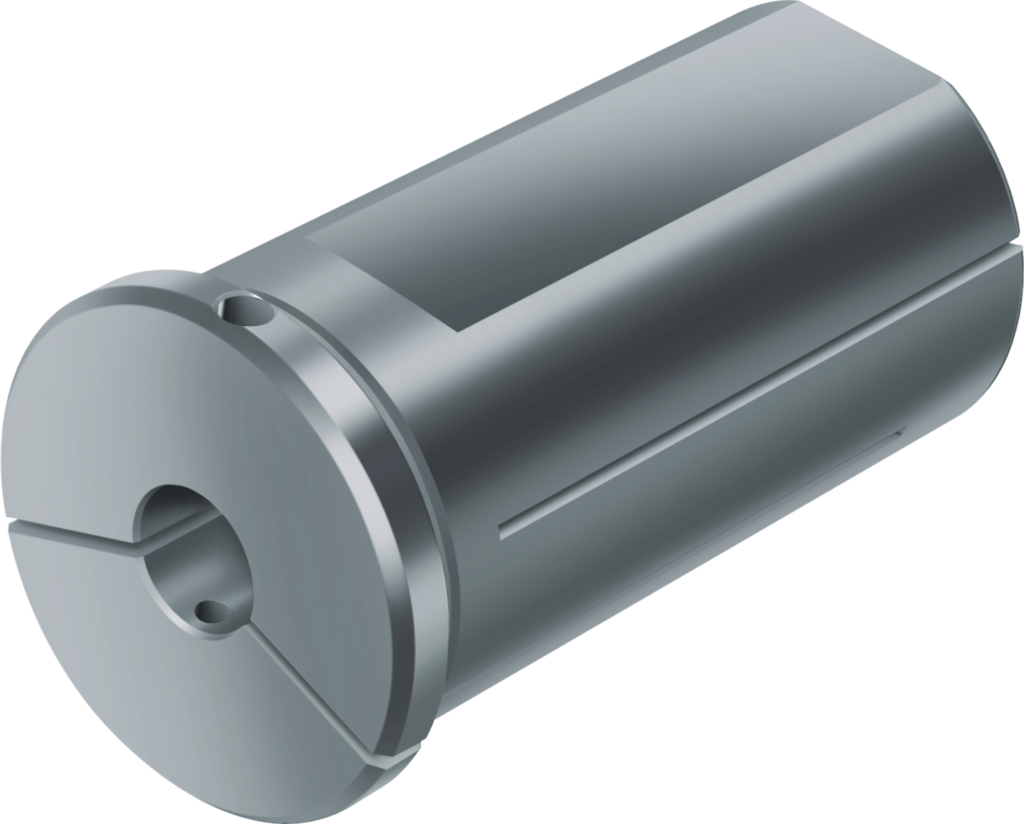

Adaptor pentru barele de alezat A2140-W25-R12-061 7135747
Adaptor pentru barele de alezat A2140-W • metric • d1=/25mm • d11=12mm
| Producător | Walter |
|---|
| Cod producător | A2140-W25-R12-061 |
|---|
| Cod articol | 7135747 |
|---|
| EAN | 0857070851 |
|---|
| Tip | Adaptor pentru barele de alezat |
|---|
| Greutate netă | 0,164 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Suprafeţe excelente ale pieselor de prelucrat se obţin prin reglarea exactă a înălţimii la centru pentru o prelucrare fără vibraţii
- Economie de timp la schimbarea sculei datorită reglajului automat al înălţimii vârfului
- Barele de strunjire din carbură metalică şi din oţel pot fi fixate în acelaşi adaptor
Date tehnice
| Diametrul de montare (d1) | 25 mm |
|---|
| Diametrul de îmbinare (d11) | 12 mm |
|---|
| Lungimea funcţională (l4) | 5 mm |
|---|
| Lungimea totală (l1) | 61 mm |
|---|
| Codificare sculă (Codificare) | A2140-W25-R12-061 |
|---|
| Greutatea (Greutate) | 0,16 kg |
|---|
| Diametrul corpului (A4) | 30 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 61 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 11 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 25 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Coadă, pe partea piesei (C51) | ZYL |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 1 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 120 |
|---|
| Lungime gaură de fixare (C8) | 56 mm |
|---|
| Masă (greutate) (D7) | 0,164 kg |
|---|
| Element de etanşare (H2) | 0 |
|---|
| Număr articol (J21) | A2140-W25-R12-061 |
|---|
| Codificare produs (J22) | 6321 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | ZYL01G1200**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL11G2500h$06 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-93 |
|---|
