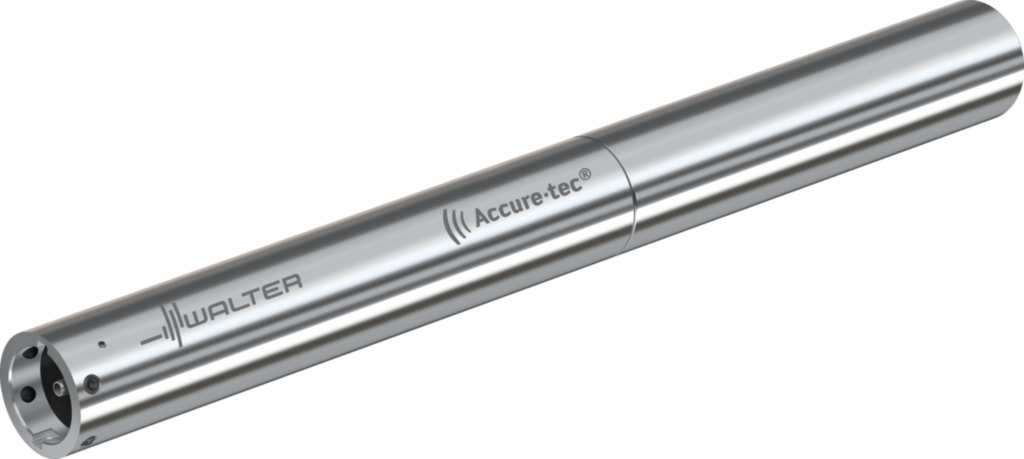

Adaptor coadă cilindrică – Vibraţii amortizate A3001.64-QL100-953 7956099
Adaptor coadă cilindrică – Vibraţii amortizate A3001 • Accure·tec ® • inch • coadă cilindrică • Neutru • 101,6mm
| Producător | Walter |
|---|
| Cod producător | A3001.64-QL100-953 |
|---|
| Cod articol | 7956099 |
|---|
| EAN | 0637406963 |
|---|
| Tip | Adaptor coadă cilindrică – Vibraţii amortizate |
|---|
| Greutate netă | 88,700 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Bolţ de strângere, dimensiune filet (d13) | G 3/4 |
|---|
| Coolant pressure (CP) | 150 bar |
|---|
| Codul dimensiunii de îmbinare (d11) | QL100 |
|---|
| Diametrul de îmbinare (d1) | 4 inch |
|---|
| Lungime coadă (l5) | 20 inch |
|---|
| Lungimea totală (l1) | 57,5 inch |
|---|
| Lungimea maximă în consolă (l4) | 37,5 inch |
|---|
| Codificare sculă (Codificare) | A3001.64-QL100-953 |
|---|
| Greutatea (Greutate) | 195,55 lbs |
|---|
| Lungime diametru exterior 1 (B1) | 952,5 mm |
|---|
| Lungime în consolă (B3) | 952,5 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 1460,5 mm |
|---|
| Lungime funcţională (B71) | 952,5 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime funcţională (B73) | 0 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 4000 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 101,6 mm |
|---|
| Coadă, pe partea piesei (C51) | SAW |
|---|
| Formă adaptor, pe partea piesei (C52) | 3 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 1000 |
|---|
| Masă (greutate) (D7) | 88,7 kg |
|---|
| Sensul de aşchiere (E1) | N |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Număr articol (J21) | A3001.64-QL100-953 |
|---|
| Codificare produs (J22) | 7613 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SAW03C1000**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL01S4000$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
