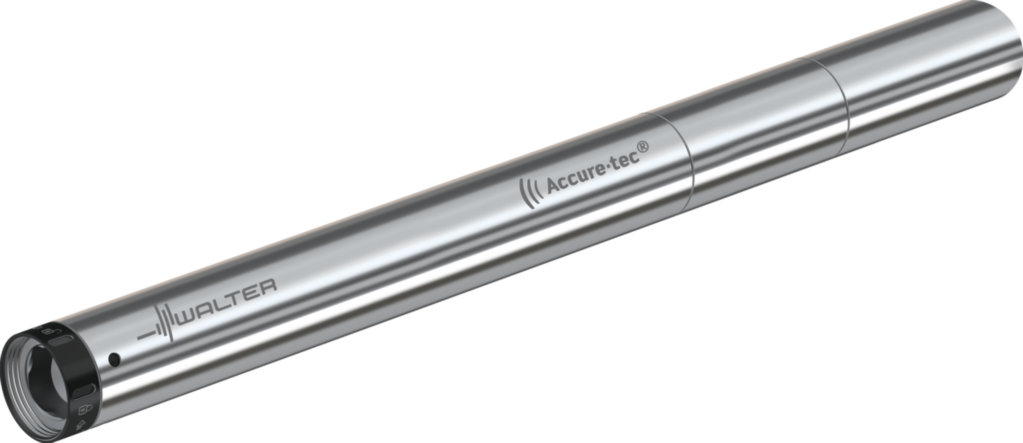

Adaptor coadă cilindrică – Vibraţii amortizate A3000.20-Q32-292-CS 7940096
Adaptor coadă cilindrică – Vibraţii amortizate A3000 • Accure·tec ® • inch • coadă cilindrică • Neutru • 32mm
| Producător | Walter |
|---|
| Cod producător | A3000.20-Q32-292-CS |
|---|
| Cod articol | 7940096 |
|---|
| EAN | 0632494963 |
|---|
| Tip | Adaptor coadă cilindrică – Vibraţii amortizate |
|---|
| Greutate netă | 5,950 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Schimbarea rapidă şi precisă a sculei (±0,002 mm)
- Amortizare a vibraţiilor reglată preliminar din fabrică, direct utilizabilă
- Gamă largă de aplicaţii, pentru a prelucra sigur şi rapid componentele scumpe
- Operaţii de strunjire interioară fără vibraţii – cu cea mai înaltă calitate a suprafeţelor
- Amortizare maximă datorită elementului de amortizare cu montare elastică axială şi radială
Date tehnice
| Bolţ de strângere, dimensiune filet (d13) | M8X1 |
|---|
| Codul dimensiunii de îmbinare (d11) | Q32 |
|---|
| Diametrul de îmbinare (d1) | 1,25 inch |
|---|
| Lungime coadă (l5) | 3,75 inch |
|---|
| Lungimea totală (l1) | 15,463 inch |
|---|
| Codificare sculă (Codificare) | A3000.20-Q32-292-CS |
|---|
| Greutatea (Greutate) | 13,117 lbs |
|---|
| Lungime diametru exterior 1 (B1) | 292,1 mm |
|---|
| Lungime în consolă (B3) | 292,1 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 392,75 mm |
|---|
| Lungime funcţională (B71) | 292,1 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime funcţională (B73) | 0 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 31,75 mm |
|---|
| Coadă, pe partea piesei (C51) | SGL |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 320 |
|---|
| Masă (greutate) (D7) | 5,95 kg |
|---|
| Sensul de aşchiere (E1) | N |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Număr articol (J21) | A3000.20-Q32-292-CS |
|---|
| Codificare produs (J22) | 7332 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SGL01A0320**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL01S1250$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
