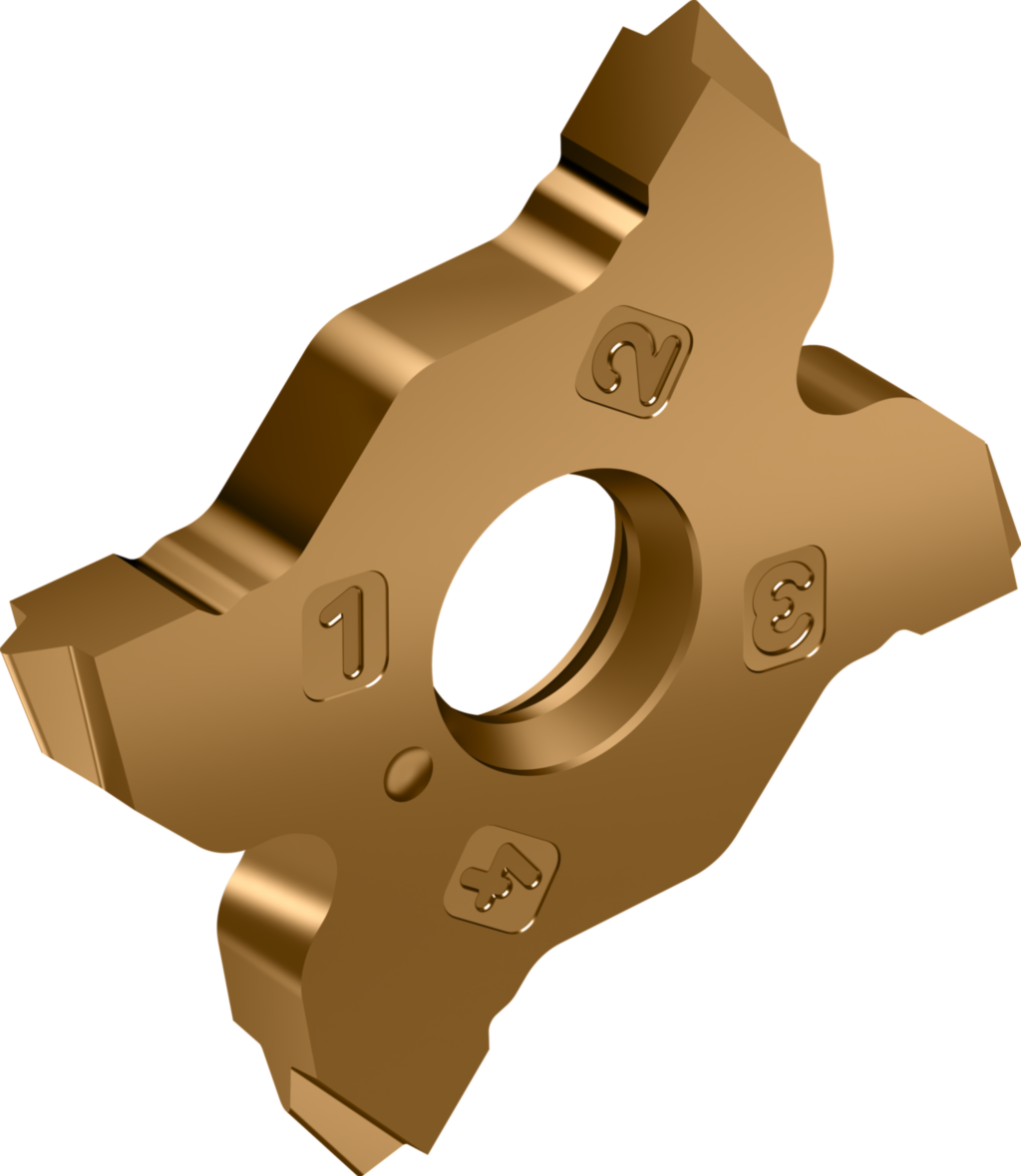

Filet exterior – profil integral – plăcuţe amovibile MX22-2E-EN1.50ISO WSM23G 8619206
Filet exterior – profil integral – plăcuţe amovibile MX • Neutru • Tiger·tec ® Gold • WSM23G • thread pitch=1,5mm
| Producător | Walter |
|---|
| Cod producător | MX22-2E-EN1.50ISO WSM23G |
|---|
| Cod articol | 8619206 |
|---|
| EAN | 4063466263781 |
|---|
| Tip | Filet exterior – profil integral – plăcuţe amovibile |
|---|
| Greutate netă | 0,017 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Codificare sculă (Codificare) | MX22-2E-EN1.50ISO WSM23G |
|---|
| Distanţa dintre profile ey (Y) | 1,68 mm |
|---|
| Distanţa dintre profile ex (X) | 0,19 mm |
|---|
| Rază la colţ (r) | 0,19 mm |
|---|
| Lăţime (s) | 3,35 mm |
|---|
| Pasul filetului (TP) | 1,5 mm |
|---|
| Tip de filet (A5) | M |
|---|
| Distanţă dintre profile X (A9) | 1,675 mm |
|---|
| Distanţa dintre profile Y (A91) | 0,19 mm |
|---|
| Unghi profilat (B5) | 60° |
|---|
| Rază la vârf (C8) | 0,19 mm |
|---|
| Masă (greutate) (D75) | 0,017 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 6° |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | N |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | ISO |
|---|
| Filet exterior/interior (F1) | A |
|---|
| Număr de muchii aşchietoare (F2) | 4 |
|---|
| Număr de dinţi (F3) | 1 |
|---|
| Profil parţial/integral (F4) | F |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 3,35 mm |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 6 mm |
|---|
| Înălţime muchie aşchietoare (G7) | 3,35 mm |
|---|
| Denumire sort de la producător (H3) | WSM23G |
|---|
| Acoperire/suprafaţă (H5) | TiAlN/TiSiN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | MX22-2E-EN1.50ISO WSM23G |
|---|
| Codificare produs (J22) | 7771 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$MX2220003$BEX$$ |
|---|
| Procedee de prelucrare (J8) | FSC |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
