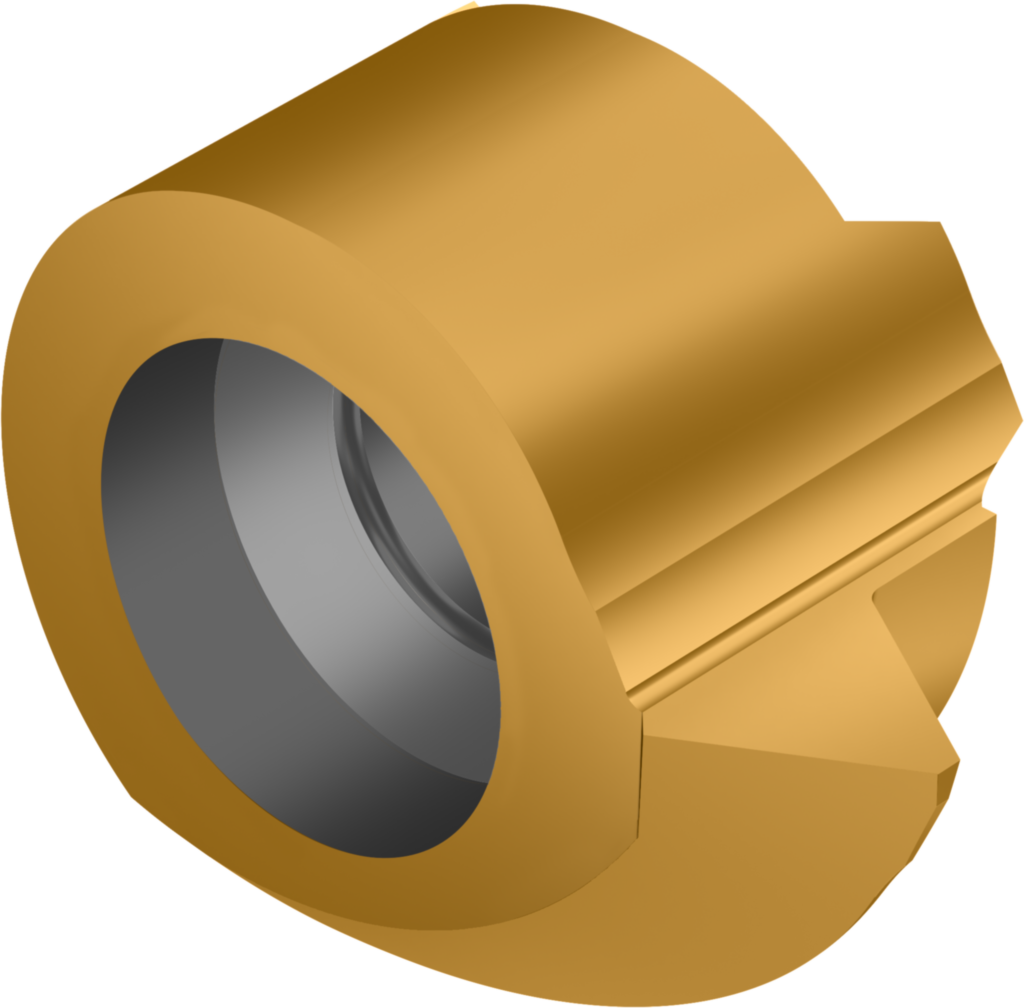

Cap de schimbare - profil parțial 60 WE05-IR07-60050 WSM23X 8657008
Cap de schimbare - profil parțial 60 WE..-I ...-I • Dreapta • WSM23X • minimum thread pitch=0,5-0,8mm • maximum threads per inch=17-15
| Producător | Walter |
|---|
| Cod producător | WE05-IR07-60050 WSM23X |
|---|
| Cod articol | 8657008 |
|---|
| EAN | 4063466435195 |
|---|
| Tip | Cap de schimbare - profil parțial 60 |
|---|
| Greutate netă | 0,006 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Avantaje
- Fiabilitate şi stabilitate ridicată datorită autostrângerii WE
- Calitate de prelucrare repetabilă şi rebuturi minime
- Flexibilitate maximă datorită capului interschimbabil WE în acelaşi suport (începând cu D min 7 mm)
- Program standard vast (precum şi variante speciale cu termen de livrare mai scurt)
- Precizie şi durabilitate maxime datorită muchiei aşchietoare ascuţite, rectificate cu precizie
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 5 mm |
|---|
| Diametrul minim al burghiului (Dmin) | 7 mm |
|---|
| Înălțimea filetului (HA) | 0,48 mm |
|---|
| Diferența de înălțime a filetului (X) | 0,05 mm |
|---|
| Lungimea funcţională (l1) | 3,8 mm |
|---|
| Lungimea maximă în consolă (l20) | 3,8 mm |
|---|
| Codificare sculă (Codificare) | WE05-IR07-60050 WSM23X |
|---|
| Paşi pe ţol (TPI [angrenaj/inch]) | 51–32 |
|---|
| Pasul filetului (TP) | 0.50–0.8 mm |
|---|
| Lăţimea funcţională (f1) | 4,15 mm |
|---|
| Formă profil (A1) | 5 |
|---|
| Tip de filet (A5) | VP60 |
|---|
| Diametrul minim al găurii (A6) | 7 mm |
|---|
| Pas minim al filetului (A61) | 0,5 mm |
|---|
| Pas maxim al filetului (A62) | 0,75 mm |
|---|
| Număr de spire de filet per inch, min (A71) | 32 |
|---|
| Număr de spire de filet per inch, maxim (A72) | 51 |
|---|
| Distanţă dintre profile X (A9) | 0 mm |
|---|
| Distanţa dintre profile Y (A91) | 0 mm |
|---|
| Adâncime de aşchiere (B21) | 0 mm |
|---|
| Unghi profilat (B5) | 60° |
|---|
| Cantitate rezerve de reascuţire (B51) | 3,8 mm |
|---|
| Unghi profilat dreapta (B6) | 30° |
|---|
| Unghi profilat stânga (B7) | 30° |
|---|
| Lungime funcţională (B71) | 3,8 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lungime corp de bază (B81) | 3,8 mm |
|---|
| Diametru de prindere, pe partea maşinii (C34) | 5 mm |
|---|
| Teşitură vârf (C7) | 0,06 mm |
|---|
| Masă (greutate) (D75) | 0,006 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | P |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | R |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | I |
|---|
| Filet exterior/interior (F1) | I |
|---|
| Profil parţial/integral (F4) | P |
|---|
| Diametru gaură de fixare (G6) | 4,8 mm |
|---|
| Lăţime funcţională (G92) | 4,15 mm |
|---|
| Denumire sort de la producător (H3) | WSM23X |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
