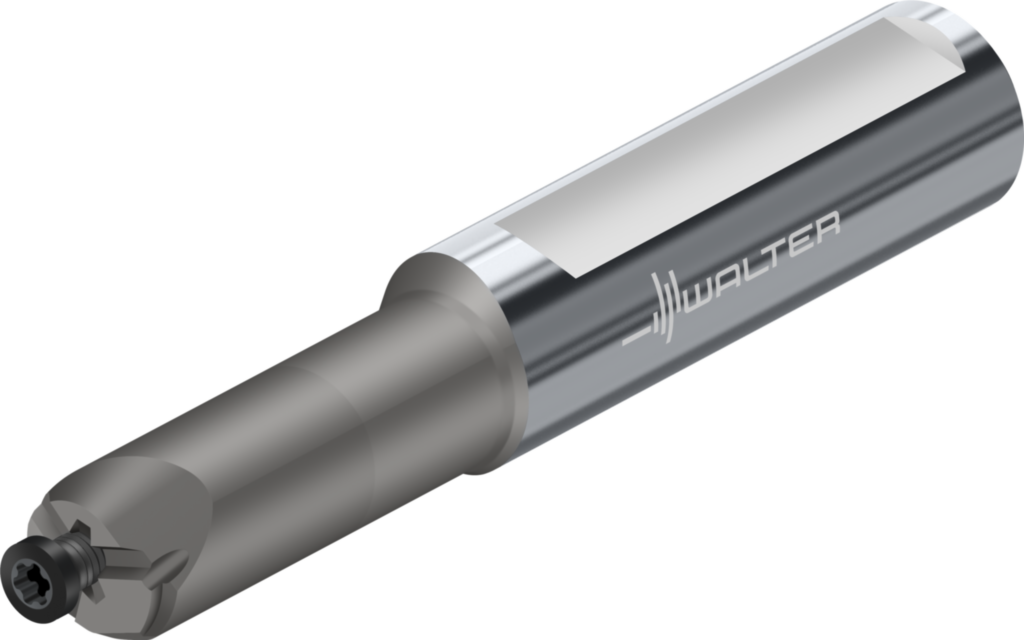

Bară de alezat pentru cap înlocuibil - canelare axială W3271-E16R-42-WE09 8657026
Bară de alezat pentru cap înlocuibil - canelare axială W3271-E • metric • Coadă cilindrică cu suprafaţă de strângere • Dreapta • 9mm
| Producător | Walter |
|---|
| Cod producător | W3271-E16R-42-WE09 |
|---|
| Cod articol | 8657026 |
|---|
| EAN | 4063466435379 |
|---|
| Tip | Bară de alezat pentru cap înlocuibil - canelare axială |
|---|
| Greutate netă | 0,210 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate şi stabilitate ridicată datorită autostrângerii WE
- Calitate de prelucrare repetabilă şi rebuturi minime
Date tehnice
| Diametrul corpului (d2) | 13 mm |
|---|
| Diametrul de îmbinare (d1) | 16 mm |
|---|
| Lungimea maximă în consolă (l4) | 37 mm |
|---|
| Lungimea funcţională (l1) | 94,7 mm |
|---|
| Codificare sculă (Codificare) | W3271-E16R-42-WE09 |
|---|
| Tip (Tip) | WE09... |
|---|
| Greutatea (Greutate) | 0,2 kg |
|---|
| Lungime diametru exterior 1 (B1) | 36,7 mm |
|---|
| Lungime în consolă (B3) | 36,7 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 94,7 mm |
|---|
| Lungime funcţională (B71) | 36,7 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime funcţională (B73) | 0 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 22 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 160 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 16 mm |
|---|
| Coadă, pe partea piesei (C51) | BKC |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 3 |
|---|
| Mărime adaptor pe partea piesei (C6) | F09R |
|---|
| Masă (greutate) (D7) | 0,21 kg |
|---|
| Sensul de aşchiere (E1) | R |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Număr articol (J21) | W3271-E16R-42-WE09 |
|---|
| Codificare produs (J22) | 8532 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | BKC01CF09R**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL22G1600$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
