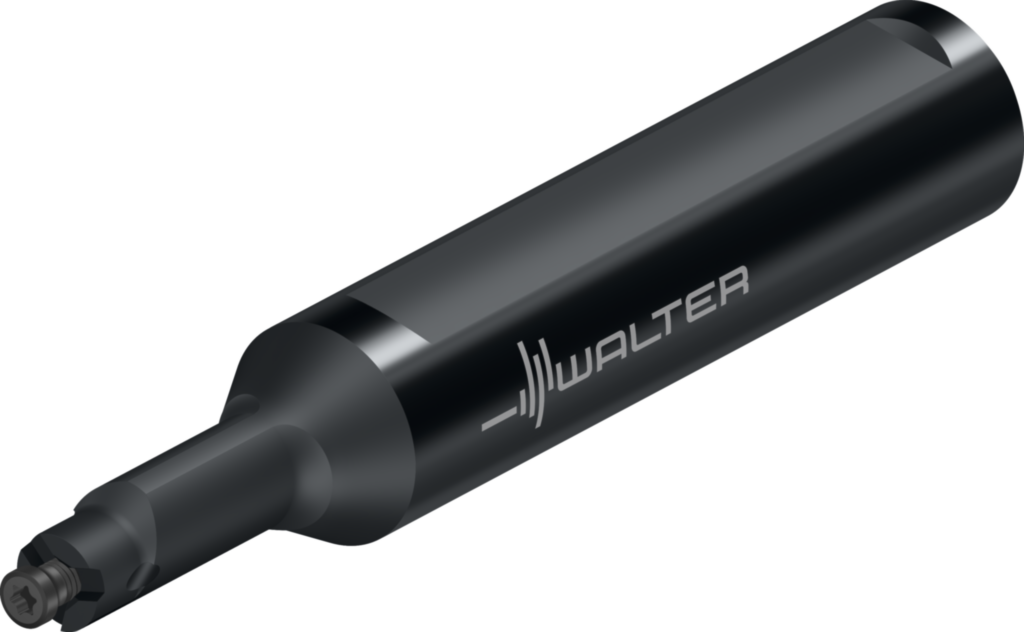

Bară de alezat pentru cap înlocuibil W3270-A16-30-WE09 8657066
Bară de alezat pentru cap înlocuibil W3270-A • metric • Coadă cilindrică cu suprafaţă de strângere • Neutru • 9mm
| Producător | Walter |
|---|
| Cod producător | W3270-A16-30-WE09 |
|---|
| Cod articol | 8657066 |
|---|
| EAN | 4063466435775 |
|---|
| Tip | Bară de alezat pentru cap înlocuibil |
|---|
| Greutate netă | 0,130 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Avantaje
- Fiabilitate şi stabilitate ridicată datorită autostrângerii WE
- Calitate de prelucrare repetabilă şi rebuturi minime
- Flexibilitate maximă datorită capului interschimbabil WE în acelaşi suport (începând cu D min 7 mm)
Date tehnice
| Diametrul corpului (d2) | 11 mm |
|---|
| Diametrul de îmbinare (d1) | 16 mm |
|---|
| Lungimea maximă în consolă (l4) | 24,2 mm |
|---|
| Lungimea funcţională (l1) | 94,8 mm |
|---|
| Codificare sculă (Codificare) | W3270-A16-30-WE09 |
|---|
| Tip (Tip) | WE09... |
|---|
| Greutatea (Greutate) | 0,1 kg |
|---|
| Lungime diametru exterior 1 (B1) | 24,2 mm |
|---|
| Lungime în consolă (B3) | 24,2 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 94,8 mm |
|---|
| Lungime funcţională (B71) | 24,2 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime funcţională (B73) | 0 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 22 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 160 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 16 mm |
|---|
| Coadă, pe partea piesei (C51) | BKC |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 3 |
|---|
| Mărime adaptor pe partea piesei (C6) | 90 |
|---|
| Masă (greutate) (D7) | 0,13 kg |
|---|
| Sensul de aşchiere (E1) | N |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Număr articol (J21) | W3270-A16-30-WE09 |
|---|
| Codificare produs (J22) | 8531 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | BKC01C0090**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL22G1600$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
