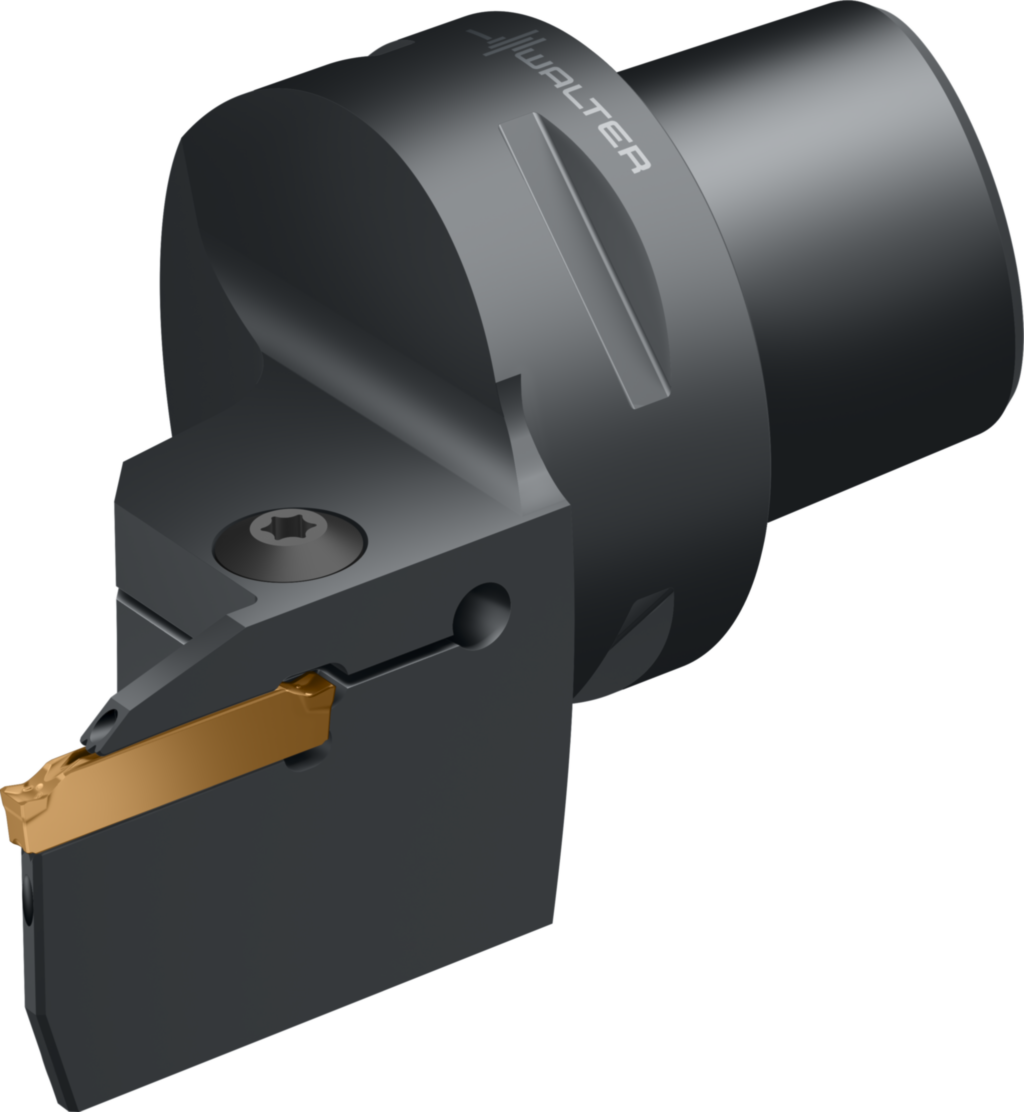

Suporţi pentru canelare – canelare radială G5011-C4R-3T21GD26-P 8841333
Suporţi pentru canelare – canelare radială G5011-C...-P • Walter Capto TM • Fixare cu şuruburi • metric • Walter Capto TM ISO 26623 • Dreapta • GD26 • s=3mm • Tmax=22mm
| Producător | Walter |
|---|
| Cod producător | G5011-C4R-3T21GD26-P |
|---|
| Cod articol | 8841333 |
|---|
| EAN | 4063467538574 |
|---|
| Tip | Suporţi pentru canelare – canelare radială |
|---|
| Greutate netă | 0,340 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Parametrii de așchiere crescuți datorită noului profil cu caneluri și răcirii de precizie
- Productivitate și durată de viață maxime datorită calității Tiger·tec® Gold rezistente la uzură
- Stabilitate crescută și fiabilitate a procesului datorită profilului cu caneluri Groov·tec® GD
Geometrie
- Strunjire de canelare: UA4, UD4, UE6, UF4 şi UF8
- Cu rază completă: RD4, RE6 şi RF8
- Debitare și canelare: CE4, CF5, CF6, GD6 și GD3
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 21 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 3 |
|---|
| Codul dimensiunii de îmbinare (d1) | C4 |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Lungimea maximă în consolă (l4) | 65 mm |
|---|
| Codificare sculă (Codificare) | G5011-C4R-3T21GD26-P |
|---|
| Plăcuţe amovibile posibile (Tip) | GD26-3 .. |
|---|
| Lăţimea corpului (s1) | 2,4 mm |
|---|
| Lăţimea funcţională (f1) | 27 mm |
|---|
| Greutatea (Greutate) | 0,34 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 3 mm |
|---|
| Lăţime funcţională (A2) | 27 mm |
|---|
| Lungime funcţională (A3) | 65 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Adâncime de aşchiere (A8) | 21 mm |
|---|
| Lungime în consolă (B3) | 89 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 89 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Masă (greutate) (D7) | 0,34 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 3 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | G5011-C4R-3T21GD26-P |
|---|
| Codificare produs (J22) | 8811 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GD2630007**FX** |
|---|
| Codificare plăcuţă amovibilă (J42) | GD26-3 |
|---|
| Codare loc de separare pe partea maşinii (J6) | CCS01C0400$$$$ |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
